在現代工業與智能電表等應用場景中，RS-485因其良好的抗干擾能力和長距離傳輸特性而被廣泛應用。然而，在這些環境中，電磁兼容性（EMC）挑戰尤為嚴峻，尤其是靜電放電（ESD）和其他電磁干擾可能導致嚴重的瞬態沖擊，這不僅會干擾正常的通信信號，甚至可能損壞RS-485接口芯片，導致整個系統的失效。雖然傳統的電路保護器件如TVS和TSS可以提供一定的保護，但要確保系統穩定運行，還需要RS-485芯片本身具備強大的抗電氣過載（EOS）能力。

產品介紹

為解決上述問題，上海貝嶺推出了一款具有超強ESD防護性能的RS-485接口芯片——BL3085(I4B)。該芯片的總線端口能夠承受高達±30kV的ESD沖擊（根據IEC 61000-4-2標準），使其能夠在嚴苛的生產環境及現場應用中有效抵御潛在的損害。此外，BL3085(I4B)采用了限擺率設計，有助于減少EMI并緩解因終端匹配不當引發的反射現象，支持最高達500kbps的數據傳輸速率。

BL3085(I4B)接收器輸入阻抗設定為1/8單位負載，這意味著最多可有256個收發器連接在同一總線上，實現半雙工通信。同時，它還集成了多種保護機制，包括失效保護和過溫保護，共同構成了一個全面的安全體系，確保芯片在各種異常情況下都能正常運作或安全關閉。

技術優勢分析

依據IEC 61000-4-2標準，接觸放電測試是評估電子設備抗ESD能力的重要方法之一。此標準模擬了人體或物體直接接觸設備表面時產生的靜電放電情況，以檢驗設備抵抗此類干擾的能力。BL3085(I4B)在AB端口的ESD水平達到了±30kV，遠超市場上同類產品的±15kV水平，顯示出其卓越的抗EOS沖擊能力。

實際應用案例

隨著開關電源在智能電表中的普及，為了滿足EMC要求，工程師們往往會在不同回路間增加Y電容，但這會導致系統隔離度下降，使得RS-485總線端口面臨更大的EOS風險。另外，隨著智能電表通信速率提升至115200bps，由于傳統TVS結電容較大，制造商不得不轉向使用結電容較小的TSS，然而TSS的瞬態抑制能力不如TVS，從而增加了RS-485接口芯片受損的風險。

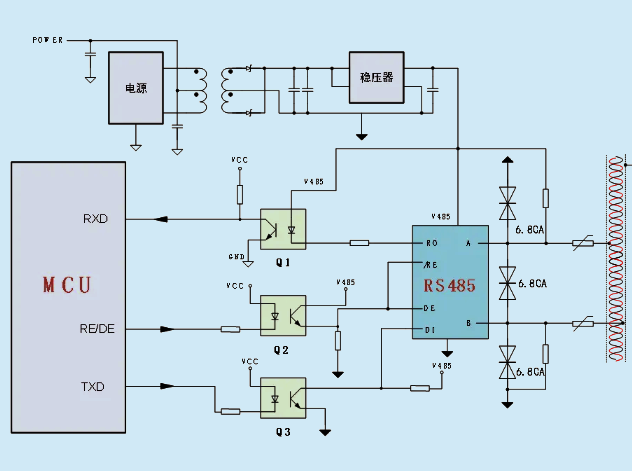

面對這些問題，BL3085(I4B)憑借其出色的抗EOS沖擊能力，為制造商提供了有效的解決方案。通過合理的設計，比如MCU與RS-485間的隔離供電、光耦或數字隔離器的應用以及外圍電路中TVS/TSS和熱敏電阻的配置，可以顯著提高RS-485通信系統的可靠性和穩定性。

綜上所述，BL3085(I4B)以其卓越的抗干擾特性和多重保護功能，成為應對復雜電磁環境下RS-485通信挑戰的理想選擇。對于追求高可靠性的工業通信系統而言，這款芯片無疑提供了一個堅實的基礎。
