在分布式光伏系統中，組件間的陰影遮擋、老化差異等問題會顯著降低整體發電效率。功率優化器作為提升系統效率的關鍵器件，正逐步成為光伏逆變系統中的標準配置。矽力杰推出的SQ37509是一款高度集成的功率優化器專用控制器，集成了雙路Buck電源轉換器與高性能半橋驅動模塊，支持寬輸入電壓范圍和組件級快速關斷功能，為工程師提供了一款高效、可靠的光伏優化器設計平臺。矽力杰代理、原廠貨源-中芯巨能為您介紹SQ37509：關鍵參數及典型應用。

SQ37509關鍵參數

寬輸入電壓范圍，簡化系統架構

SQ37509支持7.5V至150V的直流輸入電壓，適用于單塊或兩塊光伏組件串聯接入場景。這一寬泛的工作范圍不僅提升了系統的適配性，還有效減少了前端DC/DC變換環節，降低了整體成本并提高了能量轉換效率。

雙路Buck轉換器，滿足多軌供電需求

芯片內部集成兩個獨立Buck轉換器：

Buck1：輸出12V/200mA，頻率可調范圍為350kHz~650kHz，適用于為柵極驅動電路或其他模擬單元供電；

Buck2：輸出3.3V/400mA，固定頻率1MHz，用于為MCU、MPPT控制模塊等數字系統供電。

此外，兩個Buck通道均具備軟啟動功能，以抑制上電過程中的沖擊電流，并內置完善的保護機制（如過流、短路、欠壓保護），提高系統穩定性與安全性。

高性能半橋MOS控制器，實現精確功率調節

SQ37509的半橋控制器部分具備以下關鍵特性：

支持0~100%占空比連續調節，配合電荷泵電路確保上下管可靠導通；

Source/Sink能力均為3A，適用于驅動大功率MOSFET；

輸入兼容CMOS/TTL電平，便于與外部控制器接口；

上升/下降時間分別為5.7ns（Source）和4ns（Sink）（負載1000pF下）；

傳播延遲≤50ns，延時匹配誤差僅5ns，確保高頻開關下的精準控制；

支持MPPT算法動態調節輸出功率，提升光伏組件的整體能源利用率。

快速放電功能，滿足安規要求

為滿足UL/NRTL安全規范中對組件級快速關斷的要求，SQ37509集成了快速放電MOSFET控制邏輯。一旦檢測到異?；蛴|發關斷指令，系統可在短時間內將光伏組件端電壓降至安全電壓范圍內，保障維護人員安全。

封裝與工作環境適應性

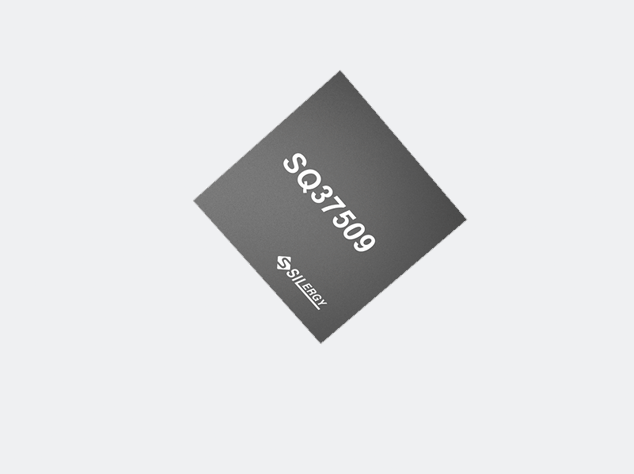

SQ37509采用QFN 5×5 mm 24引腳封裝，具有良好的熱管理性能。其工作溫度范圍為–40°C至125°C，適用于戶外惡劣環境下的長期穩定運行。

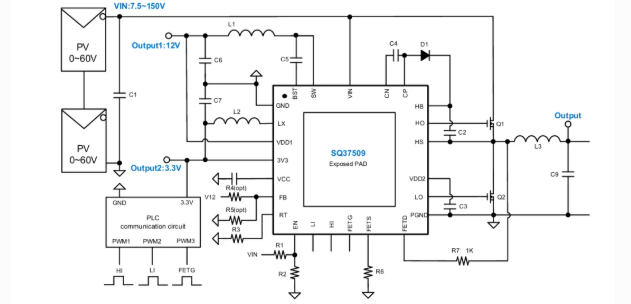

SQ37509典型應用

在典型光伏功率優化器應用中，SQ37509通過實時追蹤每個光伏組件的最大功率點（MPPT），動態調整輸出電壓與電流，從而避免因陰影遮擋、組件失配或老化引起的效率下降問題。其高度集成的設計大幅減少外圍元件數量，縮短開發周期，同時提高功率密度，有助于實現更緊湊的優化器結構。

總結

隨著光伏系統向精細化、智能化方向發展，功率優化器的作用日益凸顯。矽力杰SQ37509憑借其寬輸入電壓范圍、雙路Buck供電、高性能半橋驅動及快速放電功能，為工程師提供了一個靈活、高效、可靠的優化器控制方案。無論是用于戶用光伏系統還是中小型工商業電站，SQ37509都能顯著提升系統整體能效與運維安全性，是新一代光伏功率優化器的理想選擇。如需SQ37509產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
