在現代電源設計中，如何提高隔離式電源的轉換效率始終是工程師關注的重點。尤其在低輸出電壓、大電流的應用場景下，傳統的肖特基二極管整流方式已難以滿足高效能需求。為此，采用同步整流（Synchronous Rectification, SR）成為提升效率的有效手段。

在常見的正激變換器拓撲中，副邊整流部分若使用MOSFET代替傳統二極管，并配合精確的驅動控制，可顯著降低導通損耗，從而提升整體系統效率。以下將從實現方式、關鍵挑戰及典型IC方案三個方面進行分析。

一、同步整流的實現方式

同步整流的核心在于使用MOSFET替代傳統二極管作為整流器件，并通過控制器精確控制其導通與關斷時序。常見的實現方式包括：

1、自驅動方式（圖1）

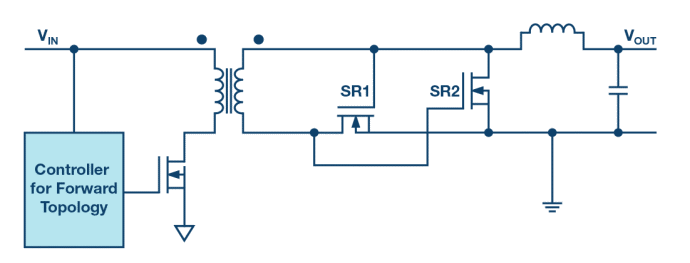

圖1. 正激轉換器的自驅動同步整流

利用變壓器副邊繞組直接驅動MOSFET柵極，無需額外驅動IC。這種方式結構簡單、成本低，但對輸入電壓范圍有較大限制：

最小輸入電壓必須足夠高，以確保MOSFET柵極可靠導通；

最大輸入電壓不能超過MOSFET柵極耐壓極限；

易受負向電流影響，需額外保護機制防止器件損壞。

2. 使用專用同步整流控制器（圖2）

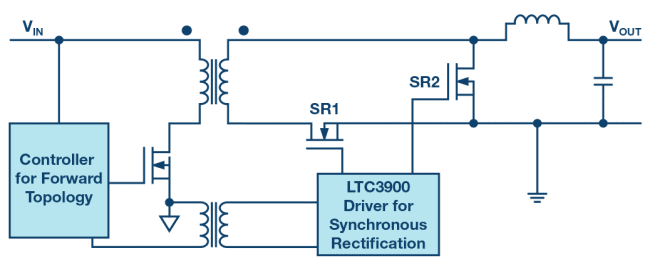

圖2. 帶專用驅動器IC的正激轉換器的同步整流

例如 LT3900 這類專用IC，能夠根據副邊整流信號主動控制MOSFET的開關狀態，適用于更寬的輸入電壓范圍和更高性能要求的應用。

可快速檢測并響應負向電流；

在突發模式或啟動階段提供保護；

支持更高的效率與更復雜的控制策略。

3. 高度集成型解決方案（圖3）

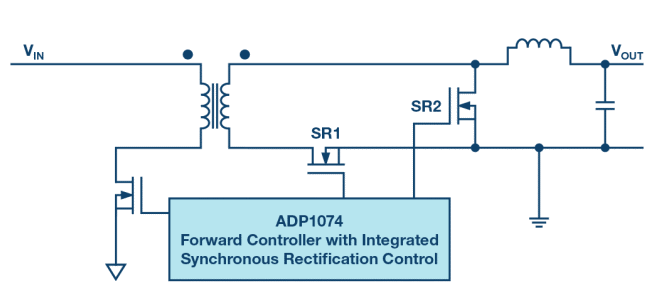

圖3. 通過與ADP1074完全集成實現正激拓撲的同步整流。

如 ADP1074 所示，這類芯片集成了主控PWM控制器、MOSFET驅動器以及同步整流控制邏輯，同時采用 iCoupler?數字隔離技術 實現原副邊信號隔離，具備完整的安全防護功能。

二、同步整流設計中的關鍵挑戰

盡管同步整流可以顯著提升效率，但在實際應用中仍需注意以下幾點：

負電流問題：當輸出電容預充電時，可能出現反向電流流經SR MOSFET，造成電壓尖峰甚至器件損壞。解決方法包括：

啟用控制器內部的負電流檢測與快速關斷功能；

利用MOSFET體二極管臨時整流，避免開啟同步整流；

設置適當的死區時間，防止直通。

驅動信號時序控制：MOSFET的開通與關斷必須嚴格匹配整流周期，否則會引發交叉導通或漏電損失。

過壓與過溫保護：特別是在高頻開關條件下，MOSFET可能承受較大的應力，因此必須集成完備的保護機制。

三、推薦IC方案：ADP1074——高度集成的同步整流控制器

ADP1074 是一款面向正激拓撲的高度集成電源管理IC，具備以下特點：
