在工業自動化與智能設備快速發展的背景下，人機界面（HMI）正朝著高性能圖形處理和實時響應方向演進。工程師在設計新一代HMI系統時，面臨著對流暢動畫、實時繪圖以及圖像采集等功能的更高要求。瑞薩電子推出的RZ/A3M嵌入式MPU，以其內置高速大容量DDR3L內存和1GHz主頻的Cortex?-A55處理器架構，為開發高性價比HMI應用提供了理想平臺。瑞薩代理商-中芯巨能為您介紹瑞薩RZ/A3M MPU產品優勢。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

系統架構優勢：集成內存簡化PCB設計

傳統HMI方案通常依賴外部DDR內存實現大容量數據緩存，這不僅增加了電路復雜度，還對PCB層數提出了較高要求，尤其是在高頻信號走線管理方面。而RZ/A3M將128MB DDR3L內存直接封裝于芯片內部，大幅降低了對高速接口布線的需求，使得雙層PCB成為可能。

這種設計顯著減少了信號噪聲干擾，提升了系統的穩定性和抗干擾能力，同時也降低了整體BOM成本。對于資源受限的嵌入式項目而言，其內置內存規模遠超常規MCU片上SRAM容量（1~10MB），能夠滿足復雜GUI渲染和多任務處理需求。

高性能圖形處理能力

RZ/A3M集成了支持1280x800分辨率的LCD控制器，兼容并行RGB和4通道MIPI-DSI接口，適用于多種顯示屏類型。結合其內置的2D圖形加速引擎與高達1.6Gbps的數據傳輸速率，可實現平滑的動畫過渡和高效的矢量圖形繪制。

此外，該MPU通過USB 2.0接口連接攝像頭模塊，實現圖像實時捕獲與顯示，廣泛應用于家電狀態監控、工業檢測等場景。例如，在智能廚房設備中，可通過攝像頭反饋食物烹飪狀態，提升用戶交互體驗。

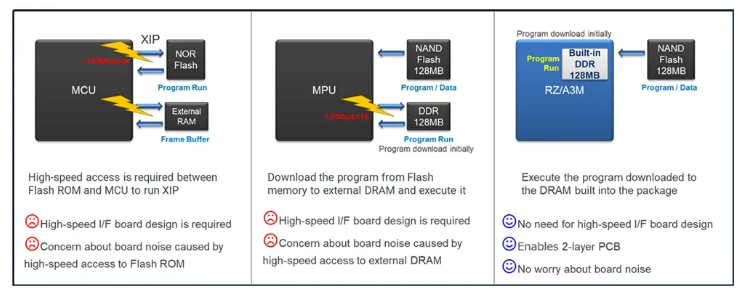

內置DDR內存的優勢

開發支持與生態系統

為了加快產品上市周期，瑞薩提供了完整的評估套件EK-RZ/A3M，包含MIPI-DSI接口的液晶面板，開發者可迅速驗證系統性能。同時，RZ/A3M已與多個主流GUI框架如LVGL、SquareLine Studio、Envox、Crank等深度集成，提供開箱即用的圖形開發環境。

在操作系統層面，RZ/A3M兼容RTOS及Linux輕量化方案，并支持來自RTOSX等合作伙伴的實時內核適配，便于構建定制化嵌入式系統。

PCB布局建議

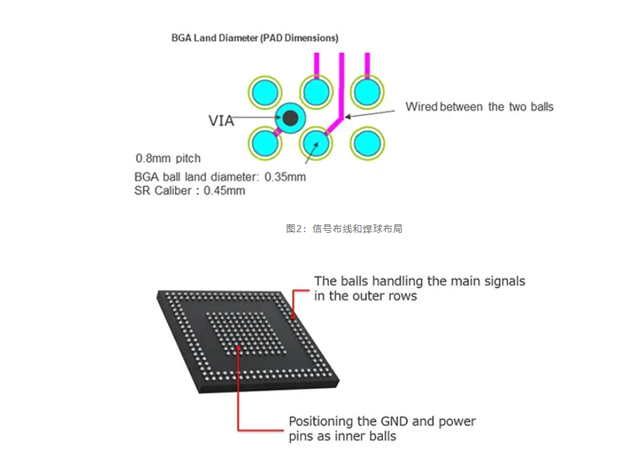

RZ/A3M采用17mm x 17mm 244引腳LFBGA封裝，引腳排列經過優化設計，關鍵信號線分布于外圈，電源與地引腳位于內部區域，有助于簡化雙層板布線流程。推薦使用0.8mm焊球間距以提升通孔布線靈活性，并降低制造難度。

總結來看，RZ/A3M憑借其高集成度、易用性及強大的圖形處理能力，為工程師提供了一種兼顧性能與成本的HMI解決方案，尤其適合工業控制、智能家居和車載顯示等應用場景。
