隨著工業自動化與智能設備的快速發展，電機驅動芯片的高效性和可靠性成為關鍵挑戰。川土微電子憑借在高端模擬芯片領域的深厚技術積累，推出了全新三相無刷電機驅動器——CA-DV6235F。該產品采用BCD工藝，將DMOS、CMOS和雙極性電路集成于單顆芯片內，實現10A峰值電流輸出和100mΩ超低導通電阻，并集成了無耗散過流保護和過溫關斷功能，顯著提升系統可靠性，滿足機器人、無人機等嚴苛應用場景的需求。代理銷售川土微電子旗下全系列IC電子元器件-中芯巨能為您提供CA-DV6235F：產品特特性、應用領域及原理圖。

CA-DV6235F產品概述

CA-DV6235F是一款全集成DMOS三相電機驅動器，基于BCD工藝實現了DMOS、CMOS與雙極性電路的單芯片集成。內置三相DMOS橋、固定關斷時間PWM電流控制器及霍爾傳感器解碼邏輯，能夠全面支持三相無刷直流電機驅動需求。此外，該器件還集成了高邊無耗散過流保護和過溫保護功能，能夠在異常狀態下自動關斷輸出，有效保障芯片安全。

CA-DV6235F采用QFN48封裝，尺寸僅為7mm×7mm。憑借高密度引腳布局與優異散熱設計，該產品在緊湊空間中仍能實現高效能輸出，適用于對空間要求較高的應用場景。

CA-DV6235F主要特性

高效驅動性能

10A峰值輸出電流：支持高扭矩電機驅動。

100kHz PWM頻率：實現精準調速與低紋波控制。

慢衰減同步整流技術：降低開關損耗與電磁干擾。

智能保護機制

無耗散過流保護：實時監測電流，異常時快速關斷，避免器件損壞。

過溫關斷與指示：內置溫度傳感器，異常狀態主動保護并輸出告警信號。

橋臂直通保護：防止上下管直通短路，增強系統安全性。

靈活控制功能

支持60°/120°霍爾傳感器解碼：兼容主流電機類型。

轉速調節與制動功能：滿足動態負載場景需求。

CA-DV6235F應用場景

機器人：CA-DV6235F廣泛應用于機器人領域，驅動關節電機，實現高精度位置控制與快速響應，適用于協作機器人和服務機器人等復雜應用場景。

無人機：在無人機領域，CA-DV6235F為動力系統提供高效能輸出，支持長續航能力和復雜的飛行姿態調整，確保穩定的飛行性能。

工業自動化：對于工業自動化設備，如AGV（自動引導車）和精密儀器，CA-DV6235F憑借其緊湊設計和高可靠性，成為理想選擇，適用于需要高效率和穩定性的場合。

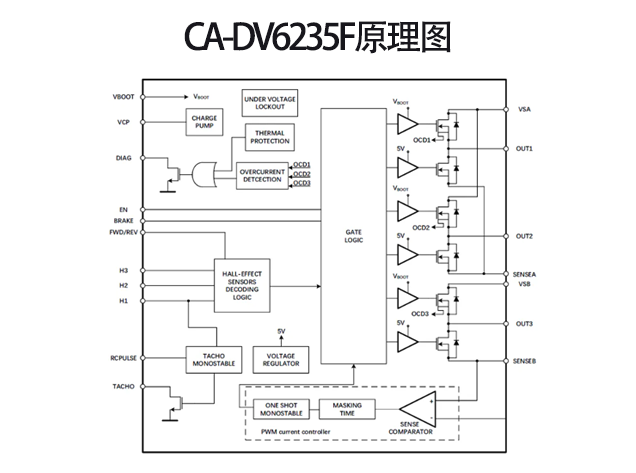

CA-DV6235F原理圖

總之，川土微電子推出的CA-DV6235F三相無刷電機驅動器憑借其卓越的性能和全面的功能，將成為工業自動化和智能設備領域的重要解決方案，助力客戶開發出更加高效、可靠的系統。
