在現代電子設備中,對于電源管理的需求日益增長,尤其是在追求高效率、小尺寸和高性能的場合。LTC3822作為ADI亞德諾一款同步降壓型開關穩壓控制器,以其卓越的性能和緊湊的設計,在眾多應用中展現出其獨特的優勢。它能夠通過極少的外部組件驅動外部N溝道功率MOSFET,實現了高效能與簡潔設計的完美結合。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供LTC3822技術參數詳解。如需LTC3822產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。
1. 高效節能LTC3822采用恒定頻率電流模式架構,并利用MOSFET VDS檢測功能,避免了額外檢測電阻器的使用,從而提高了整體效率。該控制器支持高達99%的占空比,提供低壓差操作,使得系統在低電壓條件下也能保持高效運行。
2. 靈活的頻率設置LTC3822允許用戶將開關頻率設置為300kHz、550kHz或750kHz,最高可達750kHz,這不僅有助于減小電感器和電容器的尺寸,還使得整個電源管理系統更加緊湊。高頻操作也意味著更高的響應速度和更穩定的輸出。
3. 緊湊且高效的封裝LTC3822提供了兩種封裝選項:耐熱性能增強型DFN封裝(3mm x 3mm)和10引腳MSOP封裝。這些封裝不僅體積小巧,還能有效散熱,非常適合空間受限的應用場景。
1. 輸入電壓范圍LTC3822的工作輸入電壓范圍為2.75V至4.5V,適用于多種電池供電系統,如鋰離子電池系統等。
2. 輸出精度具備±1%的輸出精度,基準電壓為0.6V,確保了輸出電壓的穩定性。
3. 其他關鍵特性
內部軟啟動電路:防止啟動時的浪涌電流。
可選的最大峰值電流檢測門限:根據具體應用需求調整電流限制。
數字RUN控制引腳:便于控制穩壓器的開啟和關閉。
輸出過壓保護:保護負載免受過高電壓的影響。
微功率停機模式:在停機模式下靜態電流僅為7.5μA,極大地降低了能耗。
1. 3.3VIN系統LTC3822非常適合用于3.3V輸入電壓的系統,能夠提供穩定可靠的電源管理解決方案。其高效率和緊湊設計使其成為便攜式設備的理想選擇。
2. 鋰離子電池系統由于其寬泛的輸入電壓范圍和高效的電源管理能力,LTC3822是鋰離子電池供電系統的理想選擇。無論是手持設備還是便攜式電子產品,都能從中受益。
3. 大電流輸出LTC3822可以提供大電流輸出,適用于需要高功率密度的應用,如工業控制系統、通信設備和消費電子產品等。

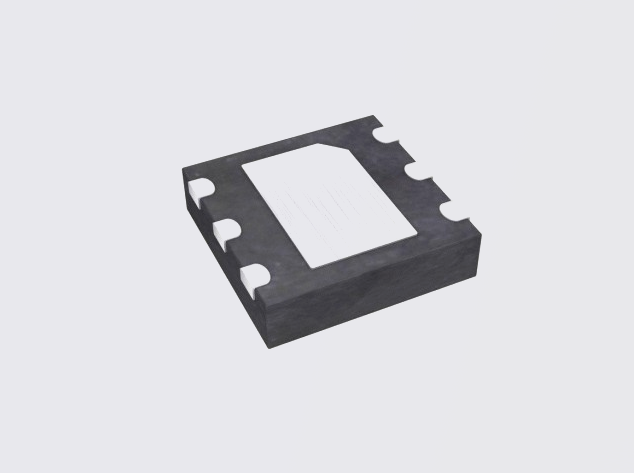

LTC3822提供了兩種封裝形式:
DFN封裝:無引線設計,尺寸為3mm x 3mm,適合對空間要求較高的應用。
10引腳MSOP封裝:標準封裝形式,便于集成到現有設計中。
根據具體的應用需求,用戶可以選擇合適的封裝形式,以實現最佳的性能和成本效益。
LTC3822同步降壓控制器憑借其先進的架構、靈活的頻率設置以及緊湊的設計,在眾多應用場景中展現了顯著的優勢。無論是追求高效能的小型化便攜設備,還是需要高可靠性電源管理的工業應用,LTC3822都能提供滿意的解決方案。其高效率、低噪聲和強大的保護功能,使其成為現代電子設計中的重要組成部分。通過合理選擇封裝形式和配置參數,用戶可以根據自身需求定制出最適合的電源管理方案。
