在工業自動化和過程控制領域，精確的執行器控制是確保系統高效、穩定運行的關鍵因素之一。AD5422，一款 16 位數模轉換器（DAC），憑借其卓越的性能和多功能性，成為執行器控制應用中的理想選擇。本文將詳細介紹 AD5422 的特性及其在執行器控制中的優勢。如需AD5422產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

AD5422：高精度與多功能性完美結合

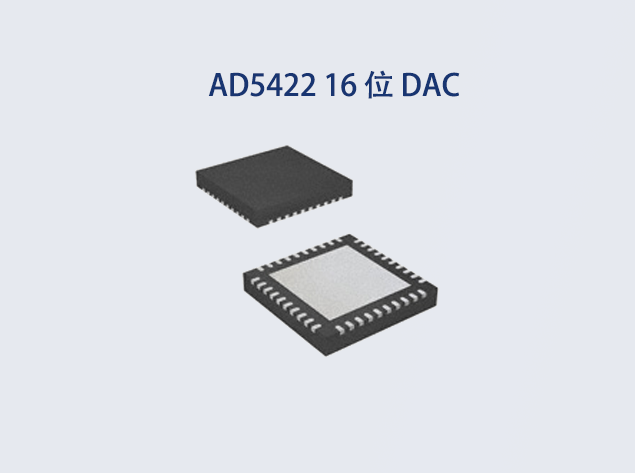

AD5422 是一款低成本、精密、完全集成的 16 位 DAC，內置可編程電流源和可編程電壓輸出，專為滿足工業過程控制應用的需求而設計。它不僅提供了廣泛的電流和電壓輸出范圍，還具備多種保護功能和靈活的接口選項，使其能夠輕松集成到各種工業系統中。

電流與電壓輸出范圍靈活可調

AD5422 的電流輸出范圍可編程設置為 4 mA 至 20 mA、0 mA 至 20 mA 或超量程的 0 mA 至 24 mA。這種靈活性使得 AD5422 能夠適應各種工業標準和特定應用需求。例如，在執行器控制中，4 mA 至 20 mA 的標準電流信號常用于遠程控制和信號傳輸，AD5422 可以輕松實現這一功能。

電壓輸出由一個獨立引腳提供，可配置為 0 V 至 5 V、0 V 至 10 V、±5 V 或 ±10 V 輸出范圍，所有范圍均支持 10% 的超量程。這意味著 AD5422 可以滿足不同類型的執行器對電壓控制信號的要求，無論是簡單的電機驅動還是復雜的傳感器反饋系統。

保護功能與高可靠性

模擬輸出具備短路和開路保護功能，能夠有效防止因負載故障或連接問題導致的損壞。此外，AD5422 可以驅動 1 μF 的容性負載，確保在復雜工業環境中穩定運行。其 AVDD 工作電壓范圍為 10.8 V 至 40 V，輸出環路順從電壓范圍為 0 V 至 AVDD ? 2.5 V，進一步增強了其適應不同電源條件的能力。

靈活的接口與控制功能

AD5422 的串行接口兼容 SPI 和 MICROWIRE，支持三線式模式工作，極大地降低了隔離應用的數字隔離要求。這對于需要在高噪聲環境下運行的工業系統來說是一個巨大的優勢。此外，AD5422 還具備上電復位功能，確保器件在已知狀態下啟動。異步清零引腳（CLEAR）可以將輸出設置為零電平/中間電平電壓輸出或?qū)⑤敵鲈O(shè)置為選定電流范圍的低端，這為系統調試和故障排除提供了便利。

高精度與低漂移

在電流模式和電壓模式下，AD5422 的總輸出誤差典型值均為 ±0.01%，輸出漂移分別為 ±3 ppm/°C 和 ±2 ppm/°C。這種高精度和低漂移特性確保了執行器控制的精確性和穩定性，即使在溫度變化或長時間運行的情況下，也能保持系統的高性能。

適用于多種工業應用

AD5422 的應用范圍廣泛，包括過程控制、執行器控制、PLC（可編程邏輯控制器）以及 HART 網絡連接（僅適用于 LFCSP 封裝）。其 TSSOP 和 LFCSP 封裝形式使其能夠適應不同的安裝需求，無論是緊湊型設備還是需要高密度集成的系統。

推薦型號

AD5422 提供多種型號，包括 AD5422ACPZ-REEL、AD5422ACPZ-REEL7、AD5422AREZ、AD5422AREZ-REEL、AD5422BCPZ-REEL、AD5422BCPZ-REEL7、AD5422BREZ 和 AD5422BREZ-REEL。用戶可以根據具體的封裝需求和應用場景選擇合適的型號。

總結

AD5422 以其高精度、多功能性和高可靠性，成為執行器控制應用中的理想選擇。它不僅提供了靈活的電流和電壓輸出范圍，還具備多種保護功能和靈活的接口選項，能夠滿足工業自動化和過程控制領域?qū)_控制的需求。無論是在簡單的電機驅動還是復雜的傳感器反饋系統中，AD5422 都能提供卓越的性能和可靠性，助力工業系統的高效運行。
