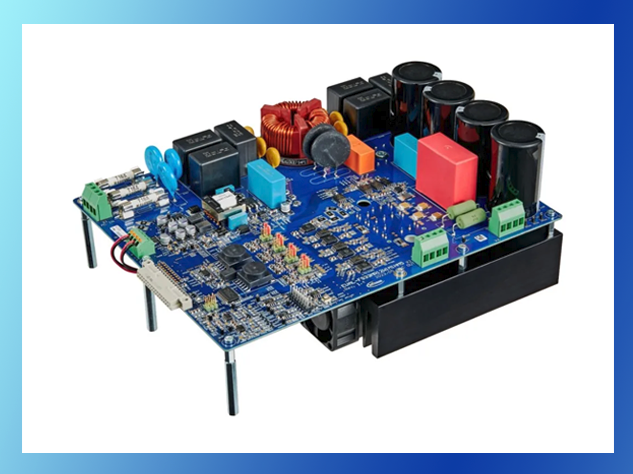

英飛凌推出的EVAL-FS33MR12W1M1HM5是一款采用33mΩ 1200V碳化硅MOSFET模塊的三相電機驅動電路板，旨在為使用Easy1B封裝的CoolSiC? MOSFET模塊（如FS33MR12W1M1H_B11）的設計應用提供支持。該評估板配備了EiceDRIVER? 1200V隔離柵極驅動器1EDI20H12AH，能夠幫助工程師在設計初期階段進行快速驗證和優化。

產品特點

EasyPACK? 1B 1200V/33mΩ三相橋模塊，帶CoolSiC? MOSFET

無鉛端子：符合RoHS規范，確保環保合規。

低電感設計：通過PressFIT技術和雜散電感極低的功率模塊，實現低電感設計，有助于提高系統效率和可靠性。

集成NTC溫度傳感器：實時監測模塊溫度，確保過載條件下的安全運行。

應用價值

基于英飛凌三相功率模塊的易于實現功率電路設計，EVAL-FS33MR12W1M1HM5具有以下顯著優勢：

高耐溫性：在過載條件下，Tvjop最高可達175℃，確保系統在極端工況下依然穩定運行。

低電感設計：采用PressFIT技術，實現了雜散電感極低的功率模塊設計，進一步降低了系統的電感，提高了整體性能。

堅固耐用的柵極驅動器技術：EiceDRIVER?柵極驅動器具備抗瞬態電壓和負電壓的穩定性，增強了系統的可靠性和魯棒性。

高開關頻率運行：CoolSiC? MOSFET模塊支持高開關頻率運行，不僅提高了效率，還降低了冷卻要求，簡化了熱管理系統設計。

應用領域

EVAL-FS33MR12W1M1HM5適用于多種工業應用場景，尤其在以下領域表現出色：

通用驅動器：適用于各種工業驅動設備，包括泵、風扇、壓縮機等，提供高效、可靠的驅動解決方案。

可再生能源系統：如太陽能逆變器和風力發電系統，CoolSiC? MOSFET模塊的高效率和低損耗特性使其成為理想選擇。

電動汽車和充電基礎設施：在電動汽車的電機驅動和充電基礎設施中，CoolSiC? MOSFET模塊能夠顯著提升能效，延長電池壽命。

工業自動化：在自動化生產線中，高開關頻率和低電感設計有助于減少電磁干擾（EMI），提高系統的穩定性和響應速度。

技術細節與優勢

CoolSiC? MOSFET模塊的優勢

CoolSiC? MOSFET模塊以其卓越的性能在多個方面超越了傳統的硅基器件：

更低的導通電阻：33mΩ的低導通電阻使得模塊在高電流條件下依然保持較低的功耗，提升了整體系統效率。

更高的開關頻率：CoolSiC? MOSFET支持更高的開關頻率，減少了被動元件的尺寸和成本，同時降低了系統復雜度。

優異的熱性能：即使在高溫環境下，CoolSiC? MOSFET也能保持穩定的性能，延長了設備的使用壽命。

EiceDRIVER?柵極驅動器的特點

EiceDRIVER? 1200V隔離柵極驅動器1EDI20H12AH具有以下關鍵特性：

隔離電壓高達1200V：確保高壓應用中的電氣安全性。

抗瞬態電壓和負電壓的穩定性：能夠在惡劣的電氣環境中穩定工作，增強了系統的魯棒性。

快速響應時間：快速的開關特性和精確的控制信號傳輸，確保了系統的高效運行。

實際應用案例

以通用驅動器為例，EVAL-FS33MR12W1M1HM5可以用于各類工業驅動設備中。例如，在泵和風機的應用中，CoolSiC? MOSFET模塊的高效率和低損耗特性能夠顯著降低能耗，提高系統能效。此外，其高開關頻率運行能力減少了對散熱系統的要求，簡化了設計并降低了成本。

在電動汽車領域，CoolSiC? MOSFET模塊的應用不僅提升了電機驅動系統的效率，還延長了電池的使用壽命。通過減少冷卻需求，車輛的整體重量得以減輕，進一步提升了續航里程。

結論

英飛凌推出的EVAL-FS33MR12W1M1HM5評估板，憑借其創新的CoolSiC? MOSFET模塊和堅固耐用的EiceDRIVER?柵極驅動器，為工程師提供了強大的工具和支持。無論是在通用驅動器、可再生能源系統還是電動汽車等領域，這款評估板都展示了其卓越的性能和廣泛的應用潛力。通過簡化設計流程、提高系統效率和可靠性，EVAL-FS33MR12W1M1HM5助力客戶加速產品開發，推動各行業向更高效、更可持續的方向發展。
