隨著工業自動化需求的不斷增長，選擇合適的工業以太網協議成為關鍵。以太網芯片供應商-中芯巨能將為您介紹三種主要的工業以太網協議——EtherCAT、Profinet以及多協議解決方案，分析它們的特點和優勢。

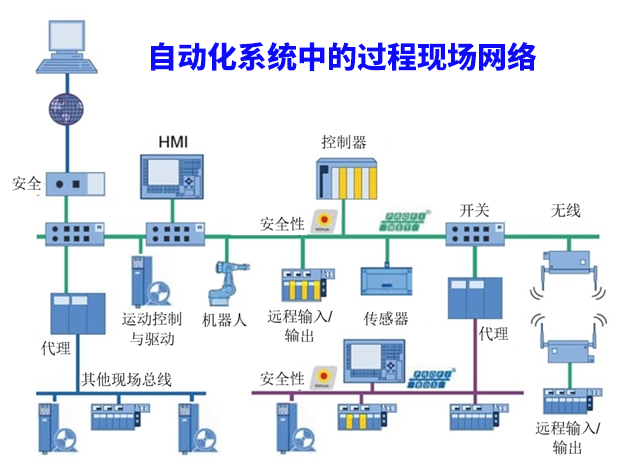

工業以太網概述

工業以太網在工廠自動化、樓宇自動化等領域廣泛應用，相較于標準以太網，其主要優勢在于確定性的實時數據交換和小于1ms的同步循環時間。為了實現這些特性，通常需要專用的應用特定型集成電路（ASIC）或現場可編程門陣列（FPGA），因為工業以太網幀需作為“直通”接收并快速轉發，以達到低于1μs的端口至端口延遲。

EtherCAT：高速實時通信

由Beckhoff Automation開發的EtherCAT技術自2003年以來不斷發展。EtherCAT采用控制器和器件網絡架構，每個EtherCAT設備有兩個以太網連接器支持簡單的線路拓撲。一個EtherCAT網絡最多可支持65,535個設備。EtherCAT幀具有預留空間來處理每個節點的數據，并保持原幀長度不變。EtherCAT的關鍵特性和功能包括分布式時鐘、快速鏈路斷開檢測等。由于其高性能和低延遲，EtherCAT特別適合于對時間要求苛刻的應用場景。

Profinet：靈活且強大的工業以太網標準

Profinet是另一個重要的工業以太網標準，廣泛應用于工廠自動化。它分為不同版本，如CC-A、CC-B和CC-C，各版本提供不同程度的功能和支持。例如，CC-A支持基本的實時以太網通信和參數配置；CC-B在此基礎上增加了網絡診斷和系統冗余；而CC-C則進一步提供了等時同步實時（IRT）功能，支持低至31.25μs的循環時間。Profinet的靈活性使其能夠適應多種網絡拓撲結構，包括線性、環形和星形拓撲及其組合。

多協議方案：應對多樣化需求

面對眾多不同的工業以太網協議，制造商往往需要支持多種協議以滿足不同客戶的需求。傳統的做法是為每種協議設計單獨的PCB模塊，這不僅增加了硬件復雜度，也提高了成本。一種更有效的解決方案是使用集成PRU-ICSS的Sitara Arm處理器，它可以運行多個工業以太網協議固件，如EtherCAT、Profinet等，無需額外的ASIC或FPGA。這種方法減少了材料清單（BOM）復雜度和PCB空間需求，同時降低了成本。此外，PRU-ICSS還通過內部高速存儲器總線接口實現了Arm處理器之間的快速輸入/輸出數據交換，增強了系統的整體性能。

結論

無論是EtherCAT、Profinet還是多協議方案，每種工業以太網協議都有其獨特的優勢和適用場景。EtherCAT以其卓越的實時性能和低延遲適用于對時間敏感的應用；Profinet則因其高度的靈活性和豐富的功能集成為許多工廠自動化的首選；而多協議方案通過集成化設計簡化了硬件復雜度，使得產品制造商可以更加高效地支持多種工業以太網標準。隨著工業4.0的發展，這些協議將繼續演進，推動工業自動化向更高層次邁進。無論選擇哪種協議，都將有助于提升生產效率，優化資源配置，促進智能制造的發展。
