隨著科技的進步和新能源的廣泛應用，電子設備在各行各業的應用日益重要。產品功能不斷豐富，主控芯片算力增強，處理能力提升，外部設備和負載配置也愈加多樣化。然而，核心PCB板留給電源的空間卻因產品小型化趨勢而愈發緊張。特別是在消費類、儀器儀表、醫療及工業領域，以及光模塊、存儲設備中的FPGA和ASIC供電等細分場景，市場對高可靠性、高效率和小尺寸電源的需求持續增長。

電源模塊的優勢

相較于分立式設計，電源模塊提供了更靈活便捷的選擇，減少了外圍電路設計和元件選型的時間與精力投入。它能夠有效解決EMI干擾問題，并確保系統的高可靠性。面對市場需求的變化和技術發展的挑戰，帝奧微（Dioo Microcircuits Co., Ltd.）推出了新一代高可靠性和高功率密度的疊封電源模塊——DPM610X系列（包含DPM6101/03等型號），旨在滿足現代電子產品的嚴苛要求。

DPM610X系列DPM6101/03主要特點產品亮點

DPM610X是帝奧微最新研發的產品，秉承了“高速、高精度、高功率密度”的設計理念，致力于為客戶提供高性能和高可靠性的解決方案。以下是該系列產品的主要特點：

寬廣的工作電壓范圍：支持2.5V至5.5V的輸入電壓，適用于多種低壓應用場景。

靈活的輸出設定：可提供從0.6V到5V的大范圍輸出電壓，適應不同的應用需求。

強大的電流輸出能力：DPM6101支持最高1A的連續輸出電流，而DPM6103則可達3A。

高頻操作：采用2MHz的開關頻率，不僅有助于減小外部組件體積，還能降低輸出紋波。

緊湊的設計：通過集成超小尺寸電感并采用ECLGA-14封裝形式，整體尺寸僅為2.5mm x 2.5mm x 1.045mm，非常適合空間受限的應用場合。

低靜態功耗：典型值為200μA的靜態工作電流，有助于延長電池壽命或減少散熱壓力。

性能解析

轉換效率：在3.3V輸入、1.2V輸出條件下，DPM6103實現了高達90%的轉換效率，表現出色。

瞬態響應：當輸入電壓固定在5V，輸出設置為1.2V時，即使負載從1mA突增至3A，DPM6103也能快速響應，且電壓過沖控制在±20mV以內，保證了系統的穩定性。

紋波抑制：同樣是在5V輸入、1.2V輸出的情況下，即使負載達到3A，輸出電壓紋波也維持在8mV左右，體現了優秀的電磁兼容性和穩定性。

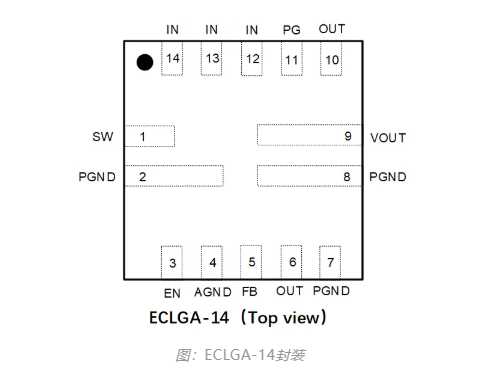

DPM610X系列引腳圖

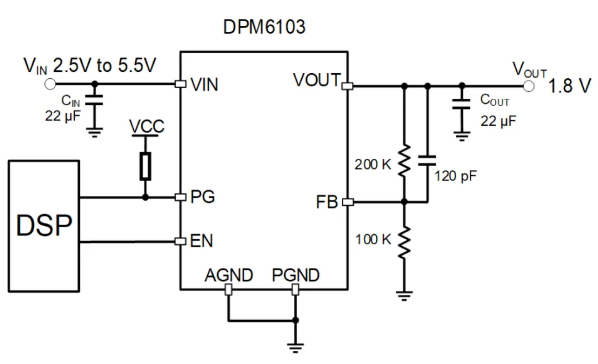

DPM610X系列DPM6103典型應用

綜上所述，帝奧微推出的DPM610X系列電源模塊憑借其卓越的性能參數、緊湊的外形尺寸以及高效的能量轉換特性，在眾多同類產品中脫穎而出。無論是在消費電子還是工業控制等領域，DPM610X都能夠?yàn)楣こ處焸兲峁┮环N理想的電源解決方案，助力他們打造更加智能、高效的小型化電子產品。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
