瑞薩電子優化電池充電架構：ISL95338并聯實現高效大功率充電

來源：瑞薩電子代理商-中芯巨能| 發布日期：2025-01-28 16:42:02 瀏覽量：

隨著移動設備對快速充電需求的不斷增長，如何在保持高性能的同時簡化系統架構、降低成本成為了一個重要的研究課題。瑞薩電子提出了一種創新性的解決方案——通過將兩個ISL95338降壓-升壓穩壓器并聯，并將其與一個ISL95521A電池充電器相連接，不僅實現了上述目標，還為客戶提供了更多的靈活性和選擇空間。

這種新架構的核心在于它去除了傳統的PD控制器、ASGATE以及OTG GATE等元件，從而大大簡化了電路設計。這意味著制造商可以減少材料清單上的項目數量，進而降低生產成本。然而，這并不意味著性能上的妥協；相反，該方案保證了相同的充電效率和服務質量。例如，當需要為電池充電時，系統可以直接從任一USB-C端口獲取電力供給給ISL95521A進行充電操作。同時，并聯的兩個ISL95338能夠根據各自連接的不同額定功率的USB-C輸入源自動調整工作模式，確保最佳的充電效果。

具體來說，其中一個ISL95338被設置為較高額定功率的USB-C端口，在電壓回路中提供恒定輸出電壓（V0）給ISL95521A；而另一個則負責較低額定功率的USB-C端口，在電流回路中自動調節以達到最大功率傳輸。這樣的設計無需額外添加控制邏輯來決定哪一個穩壓器應該怎樣運作，簡化了系統的復雜度。對于OTG功能而言，即設備作為電源向外供電的情況，電池可以通過二極管直接向ISL95338供電，再由后者將功率傳遞到USB-C輸出端，避免了使用固定的5V降壓轉換器和OTG門，進一步減少了所需組件。

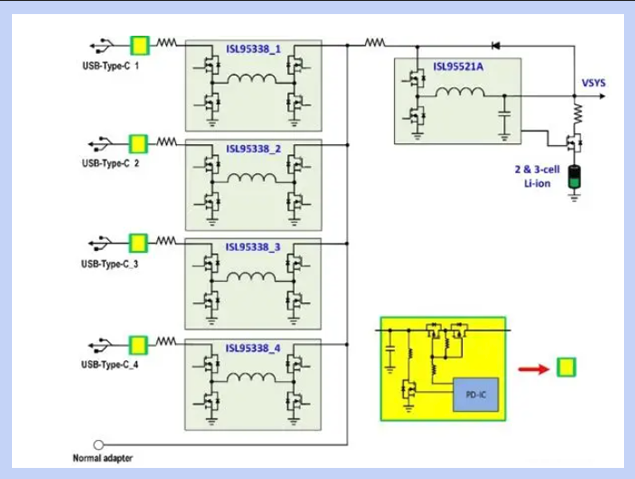

值得注意的是，此架構還支持SMBus通信協議，允許在多個ISL95338之間以及它們與ISL95521A和PD控制器之間進行信息交換。這使得OTG輸出電壓可以根據實際情況靈活調整，而非固定不變。如圖3所示，這一架構甚至可以擴展到包含四個ISL95338與一個ISL95521A或ISL9238電池充電器的組合，每個USB-C端口都能夠獨立地充當匯（接收電能）或源（提供電能）。此外，傳統適配器也可以無縫集成進這套系統，不會造成物料成本的上升。

總之，瑞薩電子提出的這個創新性電池充電架構，不僅簡化了設計流程，降低了制造成本，而且增強了系統的靈活性和可擴展性。它代表了一種更智能、更高效的移動設備充電解決方案，有助于推動行業向著更加環保節能的方向發展。未來，隨著技術的進步和市場需求的變化，我們期待看到更多類似的革新出現在市場上，為消費者帶來更多便利。
