音頻前置放大器是音頻處理鏈路中的重要組成部分,負責接收并增強微弱的音頻信號,以便后續的放大和處理。一個好的前置放大器能夠顯著改善聲音質量,減少失真,并提供良好的信噪比。芯片供應商-中芯巨能將介紹如何設計和制作一個簡單的音頻前置放大器,使用常見的集成運放(OPAMP)NE5532作為核心元件。
1.設計目標
在設計音頻前置放大器時,首先需要定義其主要的技術指標:
-電壓放大倍數:通常設定為10倍左右,以適應大多數應用。
-通頻帶:50Hz至20kHz,覆蓋人耳能聽到的頻率范圍。
-信噪比:至少80dB以上,以確保背景噪聲最小化。
-失真度:小于1%,以保持聲音的清晰度和保真度。
2.電路原理
前置放大器的核心是一個放大電路,可以使用集成運放來實現。NE5532是一款高性能、低噪聲的雙通道運放,非常適合用作音頻前置放大器的核心。
3.電路設計
使用NE5532設計一個基本的同相放大電路:
-輸入端:通過耦合電容將音頻信號送入運放的同相輸入端。
-反饋回路:通過一個電阻網絡(輸入電阻R1和反饋電阻Rf)連接運放的輸出端和同相輸入端,形成閉環反饋,以控制放大倍數。
-電源:使用±15V的雙電源供電,以確保良好的動態范圍。
4.元件選擇
-運放:選用NE5532。
-輸入電阻R1:10kΩ。
-反饋電阻Rf:100kΩ。
-耦合電容:10μF。
-電源濾波電容:100μF。
-輸出耦合電容:10μF。
5.電路圖

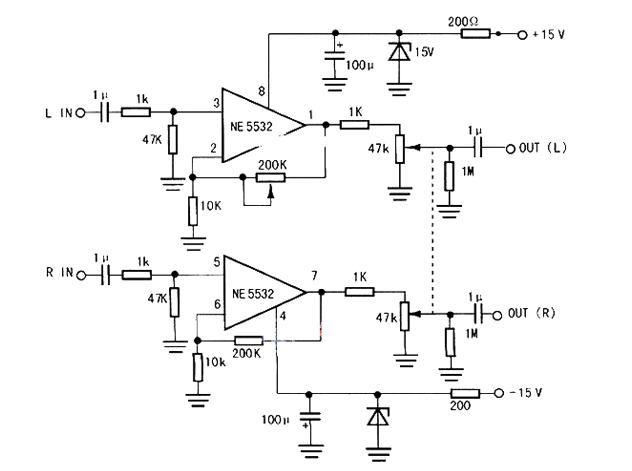

以下是一個基于NE5532的音頻前置放大器的基本電路圖:
如需NE5532產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。
6.制作步驟
1.準備材料:收集所需的所有元件和工具。
2.搭建電路:使用面包板或者PCB搭建電路。
3.焊接:如果使用PCB,將元件焊接在板子上。
4.測試:連接信號發生器和示波器,調整輸入信號,檢查輸出信號的質量。
5.調試:根據測試結果調整電路參數,直至達到設計目標。
7.注意事項
-電源濾波:使用足夠大的電容來濾除電源噪聲。
-布局:合理布局電路,減少信號路徑上的干擾。
-屏蔽:考慮使用金屬外殼或屏蔽層來減少外部電磁干擾。
通過上述設計和制作過程,您可以構建一個基本的音頻前置放大器。這個簡單的前置放大器能夠有效提升音頻信號的幅度,為后續的放大器和揚聲器提供高質量的信號源。當然,實際應用中可能還需要進一步的調整和優化,以滿足特定的應用需求。
