我們身邊有很多內置馬達的產品，例如空調、吸塵器、電風扇等。隨著未來有望給社會帶來巨大變化的機器人、無人機、電動汽車等的普及，馬達的使用量也將會增加。

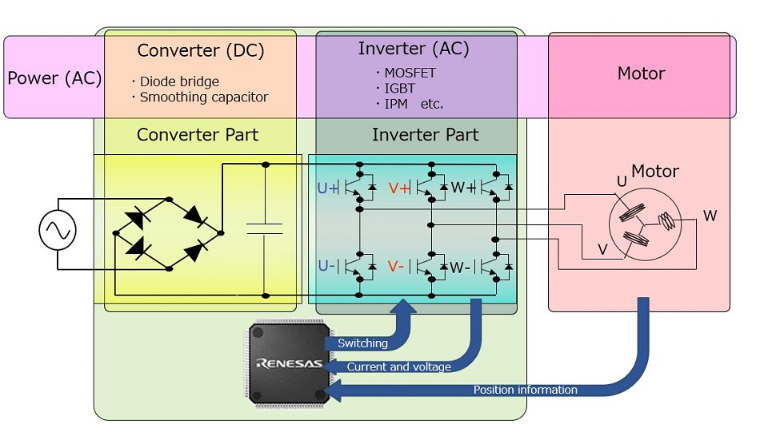

如上所述，我們熟悉的電機根據其結構可分為幾種類型。其中，無刷電機在家庭/工業應用中得到廣泛應用。無刷電機的特點是效率高、可維護性和可控制性。近年來，隨著人們對環境問題的日益關注，人們希望使用能夠高效率驅動的無刷電機。顧名思義，“無刷”電機沒有與轉子接觸的電刷，因此不必?fù)?dān)心電刷磨損，從而降低了維護的頻率和成本。有刷電機由于其結構機制而具有電刷和換向器，它們無需驅動電路即可不斷施加扭矩，而無刷電機則沒有這些電刷和換向器。相反，扭矩是由 MCU 根據轉子的位置調整電流的方向和大小來產生的，并且還可以實現高可控性，例如即使負載發生變化也能保持恒定速度。

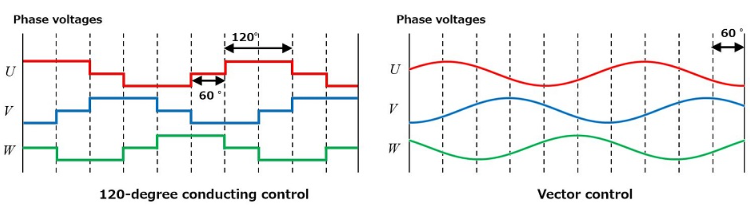

無刷電機常用的控制方式有兩種：120度導通控制和矢量控制。120度導通控制使用6種電壓模式驅動電機。這種控制方式對MCU的運算要求相對較低，但由于作用在轉子上的扭矩角度不恒定，可能會引起振動和噪音。另一方面，矢量控制是作用在轉子上的扭矩在垂直方向上恒定的控制方式。這種方法對MCU的運算要求較高，但其特點是速度波動較小。因此，矢量控制往往用于需要精確控制的應用中。

RL78是一款低功耗的 8/16 位 MCU。在 RL78 系列中，RL78/G1F、RL78/G14、RL78/G1G和RL78/G1M常用于電機控制。以下是各 MCU 的功能。

RL78/G1F：具有增強電機控制功能的多功能 MCU

RL78/G14：具有豐富引腳、內存大小和封裝類型的通用 MCU

RL78/G1G：內置模擬外設功能的小型系統 MCU

RL78/G1M：具有電機控制所需最少功能的緊湊型 MCU

如需產品規格書、選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171，客服將會為您安排您所在行業的資深銷售工程師與您對接。為終端制造企業提供選型指導+產品規格書+樣片測試+技術支持等服務。

這四款 MCU 均可實現計算量較少的 120 度通電控制。另一方面，需要大量計算負荷的矢量控制則由上述 MCU 中計算能力相對較高的 RL78/G1F 和 RL78/G14 實現。除了這些控制方法外，我們還利用 RL78/G1F 的模擬外設功能開發解決方案，例如初始位置檢測（在開始旋轉之前無需傳感器即可估算轉子的角度）和使用比較器執行 120 度通電控制的高速旋轉解決方案。

我們提供實現上述每種控制方法的示例軟件。120 度導通控制的示例軟件可以使用霍爾傳感器或不使用霍爾傳感器進行速度控制。此外，對于矢量控制，我們準備了兩種類型的示例軟件，它們使用一個或三個分流電阻進行電流檢測，進行無傳感器速度控制。我們還提供上述初始位置檢測和高速旋轉解決方案作為可用于特定應用的示例軟件。此外，我們計劃發布一種用于高壓應用的新型無傳感器矢量控制示例軟件。該示例軟件在 Desk Top Laboratories Inc. 制造的“T1003-A”高壓逆變器板（輸入電壓范圍：AC 85 – 265 [Vrms]，額定輸出電流：AC 1 [Arms]）上運行，可用于開發冰箱、吊扇和傳送帶等高壓應用。

我們還提供各種開發支持工具來支持電機控制解決方案的開發。電機控制評估工具 Renesas Motor Workbench (RMW) 可以測量電機特性參數，并將 MCU 內部 RAM 中記錄的變量信息顯示為波形等。此外，通過使用名為配置文件生成器 (CFG) 的移植支持工具，可以在使用客戶準備的開發環境驅動電機時自動重新設計電機控制的參數。

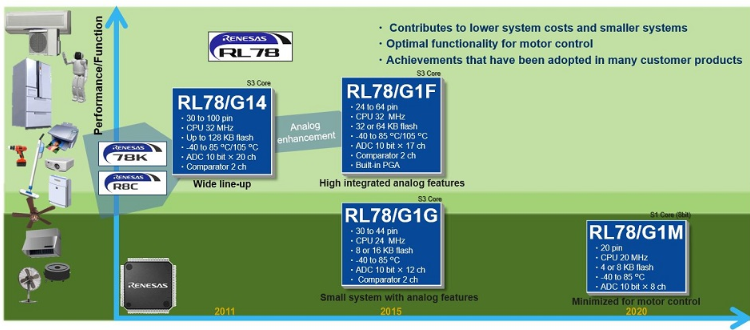

附RL78電機控制MCU陣容

有關各產品的詳情，請咨詢 RL78產品選型表。
