本期目錄

時鐘 IC：

PCIe 時鐘發生器：符合汽車規格*的PCIe? 6.0/5.0/4.0時鐘發生器系列，具備多個輸出，適用于聯網駕駛產品應用

PCIe 時鐘緩沖器：具有 6、8 和 12 輸出的 PCIe 5.0/6.0 時鐘緩沖器，支持零延遲/扇出模式

MOSFET：

高側電源開關：雙通道高側電源開關，可提供高浪涌電流負載綜合保護

產品概述如下

1、PCIe 時鐘發生器：符合汽車規格的PCIe 6.0/5.0/4.0時鐘發生器系列，具備多個輸出，適用于聯網駕駛產品應用

PI6CG33xQ 是一系列低功耗、HCSL (高速電流控制邏輯)、符合汽車規格的 PCIe 6.0 時鐘發生器。這些器件具備 2、4、6 和 8 個輸出，并且向下兼容于所有早期版本的 PCIe協議。

此系列器件使用 25MHz 晶體或 CMOS 當作參考輸入信號，通過片上終端電阻(On-Chip Termination)方式產生多個 100MHz 差分 HCSL 輸出信號。片上終端電阻消除了每個輸出端口配備四個外部電阻器的要求，因此節省電路板空間。

所有 PI6CG33xQ 系列器件都具備獨立輸出能力以改善電源管理。轉換速率(Slew Rate)和振幅均可通過 SMBus 接口調整，讓用戶能夠設置器件以優化各自不同電路板的性能。

超低抖動 (<40fsRMS) 通過良好的時序余量實現耐用可靠的 PCIe 6.0 系統設計

溫度范圍：-40oC 至 +105oC

產品封裝：可潤濕側翼(Wettable Flank) QFN (符合 AEC-Q100 Grade 2 等級規范)

PI6CG33xQ 典型應用

2、PCIe 時鐘緩沖器：具有 6、8 和 12 輸出的 PCIe 6.0/5.0 時鐘緩沖器，支持零延遲/扇出模式

PI6CBE33xx3 系列是PCIe 5.0/6.0 時鐘緩沖器產品，具有 6、8 和 12 通道的低功耗 HCSL 輸出，具有片上終端電阻和 33Ω 輸出阻抗。

可通過硬件或 SMBus 控件將器件設定為零延遲緩沖器 (ZDB) 或扇出緩沖器模式。

各通道獨立的 OE 引腳提供靈活的電源管理功能。在ZDB 模式下支持 100MHz 或 133.33MHz 時鐘頻率，扇出緩沖器模式則支持 1MHz 至 400MHz。

低附加相位抖動(Additive Phase Jitter)可提高高速連接產品應用中的系統時序余量

扇出緩沖器模式下的 12fs 低附加相位抖動，可最小化相位噪聲，提高系統時序余量

產品封裝：TQFN (5x5mm 至 9x9mm)

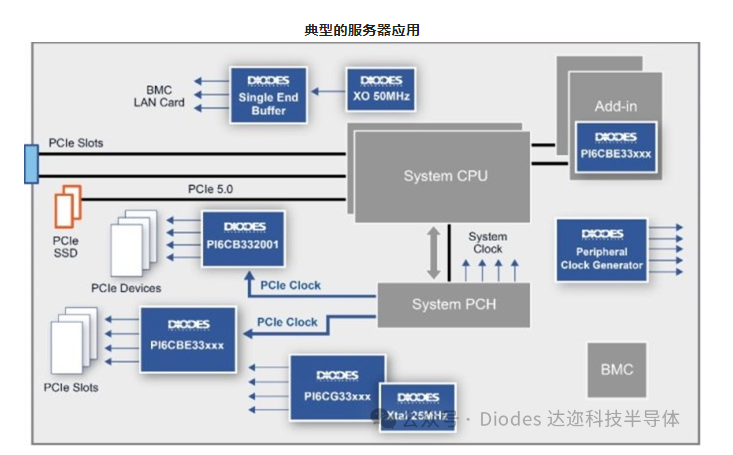

PI6CBE33xx3 系列典型的服務器應用

3、高側電源開關：可為雙通道高側電源提供高浪涌電流負載綜合保護

ZXMS82xxxS14PQ 系列的IntelliFETs?產品系列為符合汽車規格的雙通道智能高側電源開關器件，特別為處理高浪涌電流負載，同時為器件自身和連接的負載提供強大保護而設計。這些開關產品尤其適合驅動汽車負載，包括電感、電容和電阻負載。

這類集成式控制器可以為各種潛在的損壞事件提供保護，例如過壓、過熱、短路和靜電放電。

每個器件都具備不同 RDS(ON) (典型值 25°C) 的垂直 DMOS MOSFET：

ZXMS82090S14PQ 75mΩ

ZXMS82120S14PQ 100mΩ

ZXMS82180S14PQ 150mΩ

內置診斷功能可以檢測故障狀況和自我保護事件，包括開路負載(Open Load)、過載和過熱關機。只需最少的額外元器件即可輕松實現針對反極性和接地失效的額外保護。

提供小巧的雙通道解決方案以安全驅動汽車負載

使用電流感測的診斷

產品封裝：SO-14EP (具備外露底部散熱片實現高熱效率)

如需以上產品的數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

【美臺（DIODES）半導體簡介】

美臺（DIODES）半導體，是美國Nasdaq上市企業，成立于1966年，主要從事半導體分立元件制造生產。服務市場主要面向電子消費品、計算、通訊、工業和汽車制造業。
