STM32F745IE是屬于意法半導體STM32F745系列微控制器，該系列是基于ARM? Cortex?-M7 32位RISC內核的高性能微控制器，工作頻率可達216 MHz。該內核配備了單精度浮點運算單元 (SFPU)，支持全部ARM?單精度數據處理指令和數據類型，并具備完整的DSP指令集，以及用于增強應用安全性的存儲器保護單元 (MPU)。

STM32F745IE技術參數詳解

高速嵌入式存儲器

STM32F745xx和STM32F746xx系列提供了豐富的高速嵌入式存儲資源，包括高達1 MB的Flash存儲器、320 KB SRAM（其中包含64 KB的數據TCM RAM，專用于關鍵實時數據處理），16 KB指令TCM RAM（針對關鍵實時程序設計）以及4 KB備份SRAM，后者即使在最低功耗模式下也能保持?jǐn)?shù)據完整性。這些存儲器通過兩個APB總線、兩個AHB總線、32位多AHB總線矩陣及多層AXI互連連接到廣泛的外設接口，確保了高效的數據訪問和傳輸。

強大的模擬和定時功能

所有型號均配備了三個12位ADC、兩個DAC、一個低功耗實時時鐘 (RTC) 和一系列通用定時器。具體來說，有十三個16位通用定時器（包括兩個適用于電機控制的PWM定時器和一個可在停機模式中運行的低功耗定時器）、兩個32位通用定時器。此外，還內置了一個真隨機數發生器 (RNG)，為安全應用提供必要的隨機性。

通信接口豐富

STM32F745IE提供了多種標準和高級通信接口選項，以滿足不同應用場景的需求：

標準接口：多達四個I2C接口（兼容SMBus/PMBus）、四個USART/UART接口（支持ISO7816接口、LIN、IrDA和調制解調器控制）、六個SPI接口（最高達50 Mb/s，部分支持I2S音頻接口）。

高級接口：兩個SAI（串行音頻接口）、兩個CAN 2.0B主動接口、SDMMC接口、SPDIFRX接口、HDMI-CEC接口等。

USB：具有片上PHY的USB 2.0全速設備/主機/OTG控制器；帶有專用DMA、片上全速PHY和ULPI接口的USB 2.0高速/全速設備/主機/OTG控制器。

以太網：支持IEEE 1588v2硬件時標的10/100以太網MAC，配備專用DMA，并支持MII/RMII接口。

攝像頭接口：支持8至14位并行攝像頭接口，數據速率可達54 MB/s。

其他特性

圖形加速：集成LCD-TFT控制器，支持高達XGA分辨率，并配有Chrom-ART Accelerator?，顯著提高了圖形內容創建的速度。

電源管理：支持1.7 V至3.6 V的工作電壓范圍，具有多種低功耗模式，如睡眠、停止和待機模式，以延長電池壽命。

時鐘源：可選擇4 MHz至26 MHz外部晶振或內部經工廠校準的16 MHz RC振蕩器（精度1%），同時提供帶校準功能的32 kHz RTC振蕩器。

安全性：除了MPU外，還包括CRC計算單元和96位唯一ID，增強了系統的整體安全性。

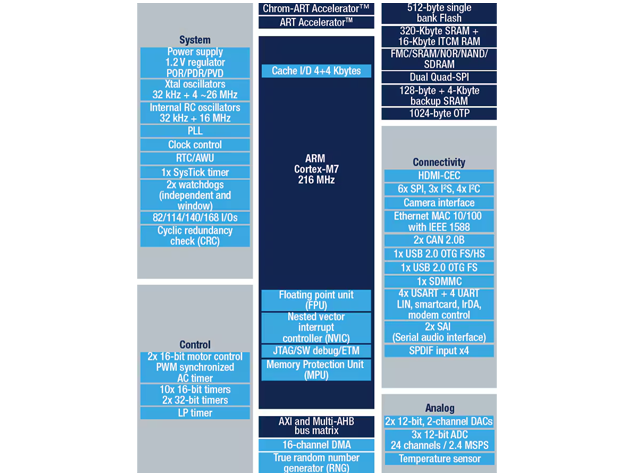

STM32F745IE原理圖

STM32F745IE可選型號

STM32F745IEK7：IC MCU 32BIT 512KB FLASH 176UBGA

STM32F745IEK7TR：IC MCU 32BIT 512KB FLASH 176UBGA

STM32F745IET7：IC MCU 32BIT 512KB FLASH 176LQFP

STM32F745IEK6：IC MCU 32BIT 512KB FLASH 176UBGA

STM32F745IET6：IC MCU 32BIT 512KB FLASH 176LQFP

以上型號均有現貨，2小時可發貨，為制造業廠家提供選型指導+樣片測試+技術支持等服務，客服微信：13310830171。24小時采購電話：13310830171。

總之，STM32F745IE憑借其強大的處理能力、豐富的外設配置以及高效的能源管理方案，成為開發高性能嵌入式系統特別是那些需要復雜圖形處理、快速數據傳輸和高安全性要求的應用的理想選擇。無論是工業自動化、消費電子還是物聯網設備，STM32F745IE都能為其提供堅實的技術基礎。
