瑞薩電子推出的RAA489400是一款根據USB Type-C端口控制器接口規范、USB Type-C電纜和連接器規范以及USB供電（USB PD）規范精心設計的USB Type-C?端口控制器。該器件不僅集成了TCPC PHY和CC-Logic，還支持最新的USB Power Delivery修訂版3.1標準（認證硅TID：10147），確保了其在提供高效能電力傳輸的同時具備出色的兼容性和安全性。特別地，單個USB Type-C端口管理器可以與多個RAA489400設備協同工作，以實現多端口環境下的所有USB PD功能，包括電源協商和備用模式支持。

RAA489400技術參數詳解

全面的USB Type-C支持：遵循USB Type-C版本2.1規范，適用于廣泛的應用場景。

擴展功率范圍（EPR）操作：通過60V絕對最大額定值的CC1/CC2引腳，支持高達240W/48V的EPR操作。

集成保護機制：內置VBUS電壓監視器、VCONN多路復用器及多種保護措施（如OCP/OVP/UVP/RVP），確保系統穩定運行。

死電池支持：提供Dead battery Rd功能，即使在電池耗盡的情況下也能正常啟動。

通信接口：配備SMBus/I2C從站接口，帶有ALERT#信號，便于與USB Type-C端口管理器（TCPM）通信。

GPIO靈活性：4通道GPIO可用于控制VBUS源極門使能、VBUS灌電流門使能等功能。

快速角色交換（FRS）：支持接收器快速角色交換，提升用戶體驗。

內部3.3V LDO：在電池完全放電時為TCPM提供穩定的電源供應。

精確測量：集成ADC用于準確監測VBUS電壓和電流。

緊湊封裝：采用32引腳FCQFN封裝，尺寸僅為3.0mm × 5.0mm，節省空間。

RAA489400應用領域

RAA489400憑借其強大的功能和廣泛的適用性，在以下領域中展現了顯著的優勢：

電動自行車、機器人和無人機：為這些需要高功率輸入輸出的移動設備提供可靠的電力解決方案。

電動工具、電池組：確保手持工具和便攜式儲能裝置的安全充電和高效運作。

家用電器，如吸塵器：提高清潔設備的性能和使用便利性。

筆記本電腦、平板電腦、移動電源和臺式電腦：增強消費電子產品之間的互操作性和充電效率。

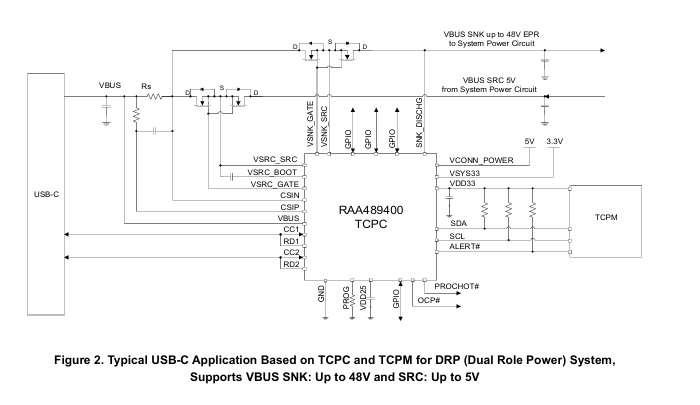

RAA489400典型應用電路圖

RAA489400引腳圖

RAA489400可選型號

RAA489400ARGNP#HA0

RAA489400ARGNP#MA0

RAA489400A3GNP#HA0

RAA489400A3GNP#MA0
