P9222-R中文介紹

1、簡介

P9222-R 是瑞薩電子一款集成單芯片無線電源接收器 IC (Rx)，適用于高達 5W 的應用。P9222-R 在輕負載時效率很高，非常適合耳塞盒充電等低功耗應用。獨特的 Ping 檢測功能可讓用戶及早指示無線充電器連接，并提高電池充電結束時的熱性能。低壓鎖定（UVLO）閾值允許接收器啟動，即使在擴展區域上發射發射器的數字ping強度較弱。

該設備包括過度和下/過電壓保護。當接收器迅速從低耦合位置移動到高耦合位置時，內部過電壓夾緊可保護整流器的輸出免受高壓高度的上升。集成的32位ARM?Cortex?-M0處理器（ARM，Ltd。商標）提供了高水平的可編程性和設計參數，可以通過I2C接口或外部EEPROM輕松配置。

P9222-R 采用 RoHS 超小型 WLCSP-40 封裝，額定環境工作溫度范圍為 -40°C 至 +85°C。

2、特性

適用于高達 5W 應用的超緊湊、高效無線電源接收器

兼容 WPC 1.2 Qi 基準功率配置文件 (BPP)

針對低功率應用優化的輕負載效率

Ping 檢測可減少充電結束時的功耗

低欠壓鎖定 (UVLO) 用于低電壓啟動，可在更大范圍內實現更快的連接

用于雙向通信的 ASK 和 FSK 調制/解調：Rx-to-Tx 和 Tx-to-Rx

通過外部 EEPROM 上的 I2C 接口輕松配置設計參數

用于測量電池電壓或系統電壓的 ADC 輸入

嵌入式 32 位 ARM? Cortex?-M0 處理器

內部過壓鉗位

低待機和工作模式功耗

具有低 RDS(on) 和可編程電流限制的高性能低壓差 (LDO) 穩壓器

支持I2C從/主模式

40-WLCSP：5 × 8 球陣列，2.28 × 3.38 mm，0.4mm 間距

3、應用領域：

1. 智能手機：P9222-R可用于智能手機的無線充電方案，提供便捷的充電體驗，同時保護設備免受過充、過熱等問題。

2. 平板電腦：適用于平板電腦無線充電方案，避免了傳統充電線纜的煩惱，提高了用戶的使用便利性。

3. 藍牙耳機：P9222-R可用于藍牙耳機等小型便攜設備的無線充電方案，提供更加便捷的充電方式。

4. 智能穿戴設備：適用于智能手表、智能手環等智能穿戴設備的無線充電方案，提供更加舒適的充電體驗。

5. 汽車無線充電：P9222-R也可應用于汽車內部的無線充電解決方案，為車載設備提供便捷的充電方式。

P9222-R原理圖

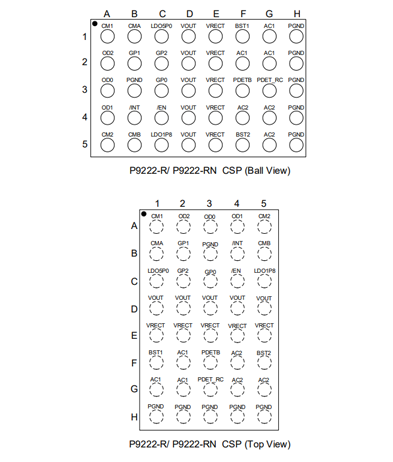

P9222-R引腳圖

P9222-R采購型號

1、P9222-RAZGI8

如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總的來說，P9222-R作為一款高性能的無線充電接收器芯片，在智能手機、平板電腦、藍牙耳機、智能穿戴設備以及汽車等多個領域都有廣泛的應用前景，可以為用戶提供更加便捷、安全的無線充電解決方案。
