MS51FB9AE是新唐一款帶有 Flash 的增強型 8 位 8051 內核微控制器，代理銷售Nuvoton(新唐)旗下電子元器件-中芯巨能將為大家提供MS51FB9AE中文資料、引腳圖、原理圖及制造商等信息。

MS51FB9AE中文資料

MS51FB9AE產品簡介

MS51FB9AE 帶有 Flash 的增強型 8 位 8051 內核微控制器（1 T 工作模式），工作頻率最高至 24 MHz，支持電壓工作范圍 2.4 V 至 5.5 V，工業級工作溫度: - 40 ℃ 至 105 ℃，并且包含 16 K 字節的 Flash 以及一個額外 1 K 字節片上輔助 RAM ( XRAM )，備有豐富的外設，如 18 個通用 I / O、定時器、看門狗定時器、2 組 UART、1 組 SPI、1 組 I2C、6*16-bit 路 PWM 及 8 路 12 位 ADC等。提供 TSSOP20 封裝。

MS51FB9AE目標應用

家庭自動化、工業控制、物聯網裝置、電池管理、無線充電等。

MS51FB9AE關鍵特性

?內核 ( Core )

 -1T 8051 微處理器

 -工作頻率可達 24 MHz

 ?工作條件

 -寬電壓工作范圍 2.4 V 至 5.5 V

 -寬工作頻率最高至 24 MHz

 -工業級工作溫度 - 40 ℃ 至 + 105 ℃

?內存 ( Memory )

 -16 KB 應用程序

 -內嵌 1 KB SRAM

 -支持在線電路更新 ICP ( In-Circuit Programming )

 -支持在線系統更新 ISP ( In-System Programming )

?模數轉換器(ADC)

 -提供 8 通道

 -12 位分辨率

 -可達 500 KSPS ( 每秒采樣率 )

?脈寬調制器 ( PWM )

 -內建 1 個 16 位 PWM 產生器，可輸出 6*16-bit 路 PWM

 -捕捉 ADC 功能

 -可配置的死區時間

?電源監控

 -欠壓檢測 ( BOD ) 用于偵測系統供電低電壓，7 級電壓選擇，可配置中斷或復位響應

 -上電復位 ( POR )

 -低電壓復位 ( LVR )

?通訊接口 ( Connectivity )

 -1 組 SPI

 -1 組 I2C ( 可達 400 kbps )

 -2 組 UART

?時鐘控制 ( Clock control )

 -24 MHz 高速內部振蕩器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件范圍 ± 2 % 精度等級

 -16 MHz 高速內部振蕩器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件范圍 ± 2 % 精度等級

 -10 kHz 低速內部振蕩器，出廠精度 ± 2 % 等級

 -支持外部時鐘輸入

?封裝

 -TSSOP20

MS51FB9AE引腳圖

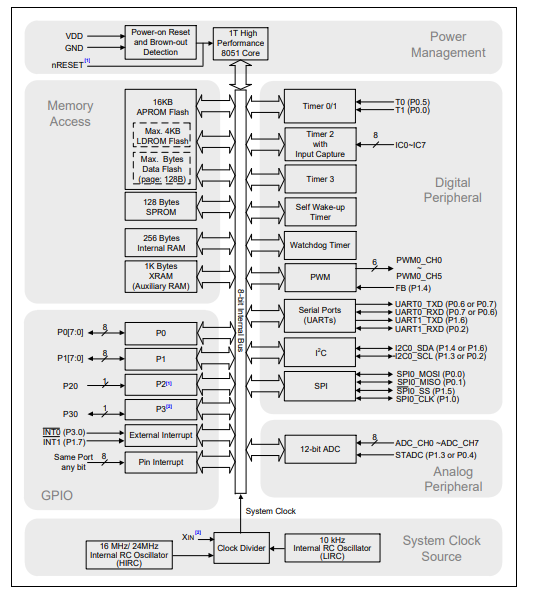

MS51FB9AE原理圖

如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

MS51FB9AE制造商

新唐科技成立的宗旨是為半導體產業帶來創新的解決方案。公司成立于2008年，同年7月受讓分割華邦電子邏輯IC事業單位正式展開營運，并于2010年在中國臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智慧家居、云端安全、電池監控、影像感測、IoT應用、半導體組件等IC產品，相關產品在工業用、車用、通訊用、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。本公司以靈活之技術、先進之設計能力及數字模擬整合技術能力提供客戶高性價比之產品，并重視與客戶及合作伙伴的長期關系，致力于產品、制程及服務的不斷創新。新唐科技在美國、中國大陸、以色列、印度、新加坡、韓國及日本等地均設有據點，以強化地區性客戶支持服務與全球運籌管理。
