MAX15258是ADI一款具備I2C數字接口的高壓、多相升壓控制器，適用于單相或雙相升壓/反相-降壓-升壓配置，并支持多達兩個MOSFET驅動器和四個外部MOSFET。通過堆疊兩個器件，可以實現三相或四相操作，使其成為高效電源管理的理想選擇。在反相-降壓-升壓模式下，MAX15258內置高壓FB電平轉換器，用于差分檢測輸出電壓，確保輸出穩定可靠。代理銷售ADI公司旗下全系列IC電子元器件-中芯巨能為您提供MAX15258技術參數詳解，附引腳圖和原理圖。

MAX15258技術參數詳解

靈活的開關頻率控制與同步

MAX15258的開關頻率可通過外部電阻調節內部振蕩器，或者將穩壓器與外部時鐘同步，支持120kHz至1MHz的開關頻率范圍。當需要三相或四相操作時，只需連接兩個器件的SYNC引腳即可實現時鐘同步和相位交錯。這種設計不僅提高了系統的穩定性，還簡化了復雜電源架構的設計流程。

強大的保護功能與靈活配置

該控制器配備了一個專門的使能/輸入欠壓閉鎖(EN/UVLO)引腳，允許用戶進行靈活的電源時序配置。此外，MAX15258擁有一個RAMP引腳，用于調節內部斜率補償，確保系統運行的平穩性。其可調過流保護功能結合集成電流檢測放大器，能夠精確測量每相電流，從而實現準確的相位均流。其他保護功能包括輸出過壓、輸入欠壓和熱關斷保護，全面保障設備安全運行。

高度集成的設計特點

MAX15258具有廣泛的輸入電壓范圍（8V至76V）和輸出電壓范圍（3.3V至60V），適用于多種應用場景。它支持從單相到四相的操作，適應不同的功率需求。工作溫度范圍為–40°C至+125°C，確保在極端環境下也能穩定工作。高集成度的設計顯著減小了電路板尺寸，使得整體設計更加緊湊高效。

數字化控制與實時監控

該控制器提供了I2C數字接口，允許用戶通過軟件動態設置輸出電壓（1V至2.2V REF_IN或I2C）。同時，它還支持回讀功能，用于報告VIN、VOUT和相電流狀態，便于實時監控和故障診斷。用戶可以通過編程設定內部VREF和過流故障限值，進一步增強系統的靈活性和可靠性。

MAX15258應用領域

MAX15258廣泛應用于通信和工業領域，特別適合需要多相升壓的應用場景。例如，在通信基站中，它可以提供穩定的高電壓輸出，滿足復雜的供電需求；在工業自動化中，它能夠有效應對寬電壓輸入和多樣化的負載條件，確保設備的高效運行。

MAX15258引腳圖及原理圖

1、MAX15258引腳圖

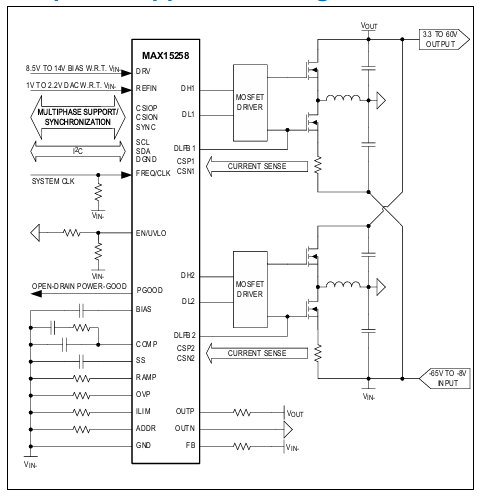

2、MAX15258原理圖

MAX15258訂購型號

MAX15258ATX+

MAX15258ATX+T
