在現代電子系統中，模數轉換器（ADC）的性能對于整個系統的精度和效率至關重要。為了確保ADC能夠準確地將模擬信號轉換為數字信號，一個高性能的差分放大器是必不可少的。LTC6363系列作為一款全差分、低功耗、低噪聲放大器，憑借其優化的軌到軌輸出和精確的增益控制，正在成為SAR ADC驅動器的理想選擇。

LTC6363系列包括四個型號，其中LTC6363是一款獨立的差分放大器，通常使用四個外部電阻來設置其增益。這種靈活性使得它能夠適應各種不同的應用需求。而LTC6363-0.5、LTC6363-1和LTC6363-2則具有內部匹配電阻，分別提供0.5V/V、1V/V和2V/V的固定增益模塊。這些固定增益放大器采用了精密激光調整的片內電阻，以實現精確、超穩定的增益和出色的共模抑制比（CMRR）性能。

LTC6363系列的低噪聲特性使其在高精度ADC驅動應用中表現出色。其折合到輸入端的噪聲僅為2.9nV/√Hz，這意味著它能夠在不引入過多噪聲的情況下，精確地放大輸入信號。這對于需要高分辨率和高精度的20位、18位和16位SAR ADC驅動器來說至關重要。

在功耗方面，LTC6363系列同樣表現出色。其最大電源電流僅為2mA，低功耗關斷模式下的電流消耗僅為20μA（VS=3V），這使得它非常適合用于電池供電的儀器儀表和低功耗ADC驅動器。此外，LTC6363系列還具備快速建立時間，僅需720ns即可達到18位精度的18VP-P輸出，這使得它能夠滿足高速信號處理的需求。

LTC6363系列的封裝形式也非常靈活，提供8引腳MSOP封裝和2mm×3mm的8引腳DFN封裝，適合各種空間受限的應用場景。其電源電壓范圍為2.8V（±1.4V）至11V（±5.5V），能夠適應不同的電源環境。此外，LTC6363系列還具備差分軌到軌輸出和包括地電壓的輸入共模范圍，這使得它能夠在各種信號電平下穩定工作。其低失真特性（118dB SFDR，2kHz，18VP-P）和高達500MHz的增益帶寬積，進一步提高了信號處理的性能。

LTC6363系列應用領域

LTC6363系列的高性能和多功能特性使其在多個領域具有廣泛的應用前景：

SAR ADC驅動器：適用于20位、18位和16位的SAR ADC，提供高精度的信號放大和驅動。

單端轉差分：將單端信號轉換為差分信號，提高信號的抗干擾能力。

低功耗ADC驅動器：在需要低功耗運行的設備中，LTC6363系列能夠提供高效的信號放大。

電平轉換器：用于不同電平信號之間的轉換，確保信號的完整性。

差分線路驅動器：在差分信號傳輸中，提供穩定的信號驅動。

電池供電儀器儀表：在便攜式儀器儀表中，LTC6363系列的低功耗特性能夠顯著延長電池續航時間。

LTC6363系列產品特性

LTC6363系列的主要特性包括：

靈活的增益設置：提供用戶設置增益或固定增益（0.5V/V、1V/V、2V/V），滿足不同應用需求。

低噪聲：折合到輸入端的噪聲僅為2.9nV/√Hz，確保高精度信號放大。

低功耗：最大電源電流2mA，低功耗關斷模式下電流僅為20μA（VS=3V）。

精確的增益控制：最大增益誤差為45ppm，最大增益誤差漂移為0.5ppm/°C，確保長期穩定性。

出色的CMRR性能：最小CMRR為94dB，有效抑制共模干擾。

低失調電壓和電流：最大失調電壓100μV，最大輸入失調電流50nA，提高信號的準確性。

快速建立時間：僅需720ns即可達到18位精度的18VP-P輸出，適合高速信號處理。

寬電源電壓范圍：2.8V（±1.4V）至11V（±5.5V），適應多種電源環境。

差分軌到軌輸出：提供完整的信號范圍，提高ADC的動態范圍。

低失真：118dB SFDR（2kHz，18VP-P），確保信號的純凈度。

高增益帶寬積：500MHz，支持高頻信號處理。

緊湊封裝：提供8引腳MSOP和2mm×3mm的8引腳DFN封裝，適合空間受限的應用。

LTC6363系列典型應用電路圖

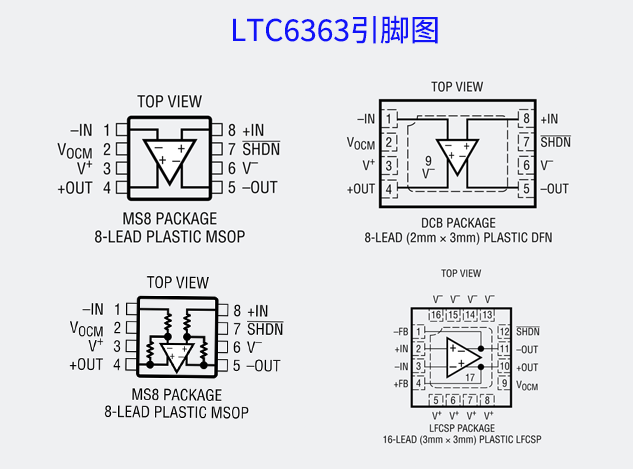

LTC6363系列引腳圖

LTC6363系列可選型號

LTC6363HDCB#TRMPBF

LTC6363HDCB#TRPBF

LTC6363HMS8#PBF

LTC6363HMS8#TRPBF

LTC6363HMS8-0.5#PBF

LTC6363HMS8-0.5#TRPBF

LTC6363HMS8-1#PBF

LTC6363HMS8-1#TRPBF

LTC6363HMS8-2#PBF

LTC6363HMS8-2#TRPBF

LTC6363HRD#PBF

LTC6363HRD#TRPBF

LTC6363IDCB#TRMPBF

LTC6363IDCB#TRPBF

LTC6363IMS8#PBF

LTC6363IMS8#TRPBF

LTC6363IMS8-0.5#PBF

LTC6363IMS8-0.5#TRPBF

LTC6363IMS8-1#PBF

LTC6363IMS8-1#TRPBF

LTC6363IMS8-2#PBF

LTC6363IMS8-2#TRPBF

LTC6363IRD#PBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LTC6363系列以其高性能、低功耗和靈活的增益設置，成為差分放大器領域的理想選擇。它不僅能夠提供精確的信號放大和驅動，還通過多種保護功能和靈活的編程選項，確保了在各種應用場景中的安全性和可靠性。無論是在高精度SAR ADC驅動、單端轉差分還是電池供電儀器儀表中，LTC6363系列都能提供高效、可靠的解決方案。如果你正在尋找一款高性能的差分放大器，LTC6363系列絕對值得你的關注。
