LTC2063中文介紹

1、產品簡介

LTC2063為單通道、雙通道和四通道低功耗、零漂移、20kHz放大器。支持以極低功耗實現高分辨率測量。

每個放大器的典型電源電流為1.4μA，最大值為2μA?？捎藐P斷模式已經過優化，可較大限度地降低占空比應用中的功耗，并且上電期間的電荷損耗很低，系統總功耗得以降低

LTC2063/LTC2064/LTC2065的自校準電路可實現非常低的輸入失調（最大5μV）和失調漂移(0.02μV/°C)。最大輸入偏置電流僅為 20pA，在整個額定溫度范圍內不超過 100pA。LTC2063/LTC2064/LTC2065的極低輸入偏置電流允許在反饋網絡中使用節省功耗的高值電阻。

憑借超低靜態電流和出色的精度，LTC2063/LTC2064/LTC2065可作為便攜式、能量收集和無線傳感器應用中的信號鏈構建模塊。

LTC2063 采用 6 引腳 SC70 和 5 引腳 TSOT-23 兩種封裝。LTC2064 采用 8 引腳 MSOP 和 10 引腳 DFN 兩種封裝。LTC2065提供14引腳TSSOP和16引腳3mm × 3mm QFN兩種封裝。這些器件的額定溫度范圍為 –40°C 至 85°C 和 –40°C 至 125°C。

2、規格參數

低電源電流：最大 2μA（每個放大器）

失調電壓：5μV（最大值）

失調電壓漂移：0.02μV /°C（最大值）

輸入偏置電流：

3 pA（典型值）

30 pA（最大值）， –40°C ~ 85°C

100 pA（最大值）， –40°C ~ 125°C

集成 EMI 濾波器（1.8 GHz 時可抑制 114 dB）

關斷電流：最大 170 nA（每個放大器）

軌到軌輸入和輸出

工作電壓范圍：1.7 V ~ 5.25 V

AVOL：140 dB（典型值）

低電量上電，適用于占空比應用

額定溫度范圍：

–40°C ~ 85°C

–40°C ~ 125°C

SC70、TSOT-23、MS8 和 DFN 封裝

3、應用領域

無線 Mesh 網絡中的信號調理

便攜式儀器儀表系統

低功耗傳感器調理

氣體探測

溫度測量

醫療儀器

能量采集應用

低功耗電流檢測

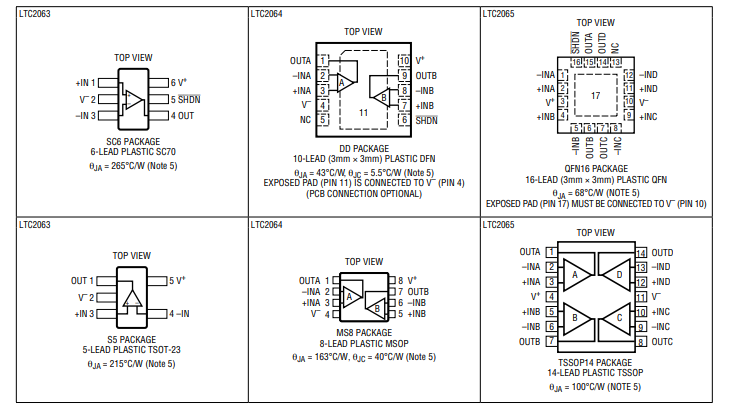

LTC2063引腳圖

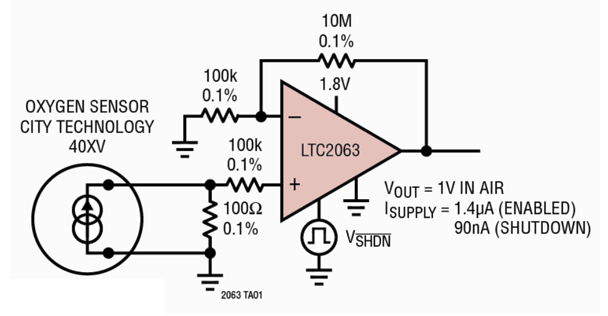

LTC2063原理圖
