L3751（訂購型號：L3751PUR）同步降壓控制器以其6 V至75 V的寬輸入電壓范圍和40 ns的最小導通時間，在開關頻率范圍（100 kHz - 1 MHz）內實現了極高的電壓轉換比。該控制器不僅適用于高要求的應用環境，還具備多種先進功能，確保在各種負載條件下提供卓越的效率和穩定性。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為為您介紹L3751技術參數詳解，附引腳圖及原理圖。

L3751技術參數詳解

寬輸入電壓范圍與高效能

L3751的最大特點是其6 V至75 V的寬輸入電壓范圍，使其能夠適應電信、網絡和工業應用中的各種電源條件。最小導通時間為40 ns，使得它在極端占空比下也能實現高效的電壓轉換。無論是在輕負載還是重負載條件下，L3751都能保持穩定的輸出電壓和高效能。

二極管仿真（DEM）模式通過脈沖跳躍技術在輕負載下最大限度地提高效率，并提供受控的輸出電壓紋波。此外，強制PWM（FPWM）模式使開關頻率恒定，進一步減少了輸出電壓紋波，確保在整個負載范圍內都能維持高精度的電壓調節。

先進的保護與監控功能

L3751內置了多種保護機制，以確保設備在關鍵環境中的安全運行。其中包括：

輸出過流保護：防止因電流過大導致的損壞。

輸入電壓欠壓鎖定（UVLO）：確保輸入電壓低于設定閾值時，系統不會啟動或繼續運行。

內部電壓監控：實時監測系統電壓，確保穩定運行。

熱關斷功能：在溫度過高時自動關閉設備，防止過熱損壞。

此外，Power Good集電極開路輸出可用于驗證穩壓輸出電壓，并在上電階段為數字IC實施輸出電壓排序，這對于復雜系統的初始化非常重要。

簡化設計與集成

L3751嵌入了柵極驅動器，專為標準VTH MOSFET設計，最大限度減少了外部元件的數量，簡化了電路設計。同時，該控制器支持可調軟啟動或輸入電壓跟蹤，確保系統平穩啟動，避免啟動時的電壓沖擊。

對于輕負載情況，L3751提供了兩種工作模式：脈沖跳躍模式和強制PWM模式。前者在輕負載下提高了效率，后者則保持開關頻率恒定，減少輸出電壓紋波。

精確控制與優化響應

L3751具有可調精度使能功能，允許用戶根據具體需求進行精確設置。電源良好集電極開路輸出用于驗證輸出電壓，確保系統穩定運行。此外，L3751的7.5 V柵極驅動器專為標準VTH系列MOSFET設計，進一步提升了系統的兼容性和可靠性。

該控制器還配備了帶打嗝模式的恒流保護功能，能夠在檢測到異常電流時進入保護狀態，并在恢復正常后自動重啟。精密或無損可編程電流感應功能進一步增強了系統的可靠性和安全性。

封裝與溫度范圍

L3751采用QFN 20引腳3.5 x 4.5 mm封裝，側面具有可潤濕性，適合緊湊型設計。其工作結溫范圍為-40 °C至150 °C，確保在極端環境下也能穩定運行。

所有功能特性包括：

6 V至75 V寬輸入電壓范圍

0.8 V至60 V的可調輸出電壓

100 kHz至1 MHz的開關頻率范圍

最小導通時間為40 ns，適用于極端占空比

可調軟啟動或輸入電壓跟蹤

脈沖跳躍或強制PWM模式

同步整流

可調精度使能

Power Good集電極開路輸出驗證V外

7.5 V柵極驅動器，適用于標準VTH系列MOSFET

帶打嗝模式的恒流保護

精密或無損可編程電流感應

改進的線路瞬態響應

輸入電壓欠壓鎖定

內部電壓監控

熱保護

L3751原理圖及引腳圖

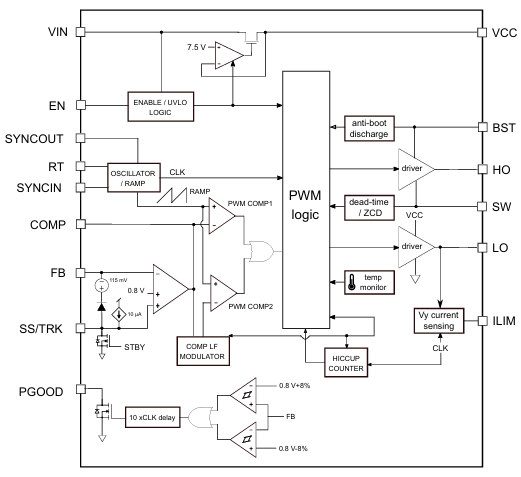

1、L3751原理圖

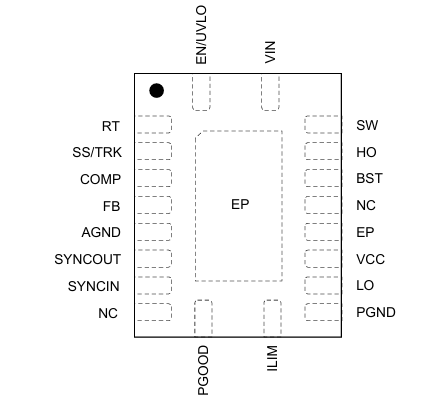

2、L3751引腳圖
