ISOUSB211（訂購型號：ISOUSB211DPR）是德州儀器一款符合 USB 2.0 標準的電流隔離中繼器，支持低速（1.5 Mbps）、全速（12 Mbps）和高速（480 Mbps）信號傳輸速率。該器件具備自動連接和速度檢測、鏈路電源管理以及自動角色反轉等高級功能，適用于多種 USB 應用場景。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將為您詳細介紹ISOUSB211的關鍵技術參數及其應用優勢，附引腳圖及原理圖。

一、ISOUSB211基本特性與優勢

1. 高速信號傳輸

支持多種速率：ISOUSB211 支持低速（1.5 Mbps）、全速（12 Mbps）和高速（480 Mbps）信號傳輸速率，能夠滿足各種 USB 設備的需求。

無需外部晶振或時鐘輸入：內置時鐘生成電路，簡化了系統設計，減少了外部元件的數量。

2. 自動連接與速度檢測

ISOUSB211 支持自動連接和速度檢測功能，能夠自動識別插入設備的速度，并進行相應的配置，確保最佳性能。

3. 鏈路電源管理

支持 L1（睡眠）和 L2（掛起）低功耗狀態，有助于降低功耗，延長電池壽命，特別適合便攜式設備和節能需求高的應用場景。

4. 可編程均衡功能

內置可編程均衡功能，能夠補償高速模式下的電路板走線損耗，幫助滿足 USB 2.0 高速 TX 和 RX 眼圖模板要求，確保信號完整性。

二、ISOUSB211關鍵性能參數

1. 強大的隔離能力

高隔離電壓：ISOUSB211 使用耐壓高達 5000 V RMS 的二氧化硅（SiO?）絕緣柵，工作電壓為 1500 V RMS，提供強大的電氣隔離能力，防止高壓損壞設備并阻止噪聲電流進入本地接地。

高共模瞬態抗擾度（CMTI）：CMTI 值達到 100 kV/μs，確保在強電磁干擾環境下仍能穩定運行。

2. 安全相關認證

增強型隔離：通過 DIN EN IEC 60747-17（VDE 0884-17）標準認證，提供 7071-V PK V IOTM 和 2121-V PK V IORM 的增強型隔離。

UL 1577 標準：符合 UL 1577 標準，提供 5000V RMS 隔離，持續 1 分鐘。

其他認證：通過 IEC 62368-1、IEC 60601-1 和 IEC 61010-1 認證，確保設備在各種工業和醫療應用中的安全性。

3. 豐富的保護機制

接觸放電保護：±8 kV IEC 61000-4-2 接觸放電保護，增強了設備的抗靜電能力。

電源正常指示：位于另一側的電源正常指示功能，方便用戶監控設備的工作狀態。

4. 廣泛的電源支持

VBUS 電壓范圍：支持 4.25 V 至 5.5 V 的 VBUS 電壓范圍，兼容常見的 USB 供電標準。

內部 LDO：提供 3.3 V 和 1.8 V 的內部低壓差穩壓器（LDO），確保穩定的內部電源供應。

三、ISOUSB211特殊功能與設計考量

1. 自動角色反轉

ISOUSB211 支持自動角色反轉功能，如果在斷開連接后，在面向上游的端口上檢測到新連接，則上游和下游端口定義將反轉。此功能使該器件能夠支持 USB On-The-Go（OTG）和 Type-C? 雙角色端口（DRP）實現，增強了設備的靈活性和適應性。

2. 下游端的 CDP 廣告

支持下游端的 CDP（充電下行端口）廣告，允許設備在充電時保持數據通信，提高了設備的多功能性和用戶體驗。

3. 小尺寸封裝

采用小型 SSOP-28（28-DP）封裝，節省了寶貴的 PCB 空間，特別適合緊湊型設計。

4. 符合排放限制

符合 CISPR32 B 類排放限制，確保設備在電磁兼容性方面的表現，避免對其他電子設備產生干擾。

四、ISOUSB211應用案例

1. 工業自動化

在工業自動化領域，ISOUSB211 可用于連接和控制各種 USB 設備，如傳感器、執行器和控制器。其強大的隔離能力和高可靠性確保了在復雜環境下的穩定運行。

2. 醫療設備

對于醫療設備，ISOUSB211 提供了安全可靠的隔離解決方案，防止高壓和噪聲電流影響設備的正常運行。其廣泛的溫度范圍和嚴格的認證標準使其成為理想的選擇。

3. 消費電子產品

在消費電子產品中，ISOUSB211 可用于增強設備的多功能性和用戶體驗。例如，支持 OTG 和 DRP 的功能使得設備可以在不同角色之間靈活切換，滿足用戶的多樣化需求。

4. 數據中心和服務器

在數據中心和服務器環境中，ISOUSB211 提供了可靠的隔離和數據傳輸解決方案，確保設備之間的高效通信和數據安全。

五、ISOUSB211引腳圖及原理圖

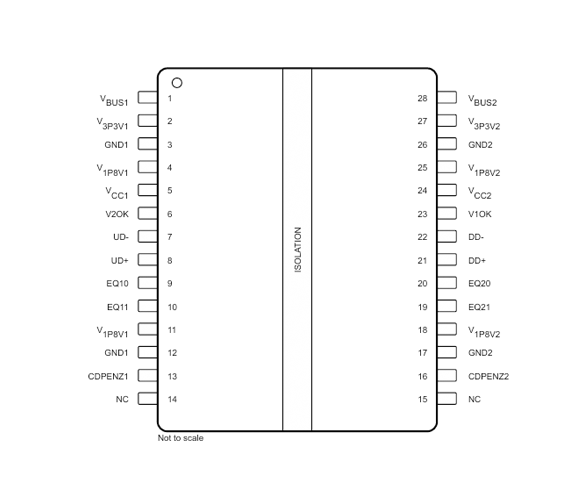

1、ISOUSB211引腳圖

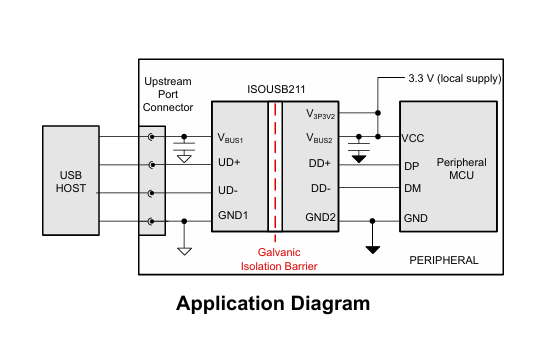

2、ISOUSB211原理圖

如需ISOUSB211產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

ISOUSB211是一款高性能的電流隔離 USB 2.0 中繼器，具備多種先進的特性和廣泛的應用前景。其強大的隔離能力、豐富的保護機制以及靈活的功能配置，使其成為工程師們設計高性能系統的理想選擇。通過詳細了解其各項技術參數和特性，用戶可以更好地利用這一先進的器件，優化系統設計并提高整體性能。
