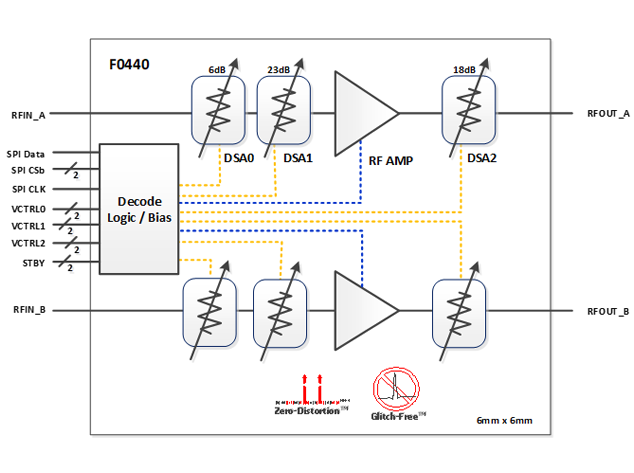

本文檔介紹了設計用于接收器的 F0440 400MHz 至 2700MHz 雙路射頻數字可變增益放大器的規格。F0440 雙 RF DVGA 提供兩個獨立的接收器路徑，每個路徑在低頻帶配置中具有 11.6dB 的典型最大增益和 4.7dB 的噪聲系數，設計用于單 +5V 電源運行。對于每條路徑，增益控制分為 3 個獨立的衰減器； DSA0 是使用單個控制引腳的單個 6dB 步進，DSA1 包括 23dB SPI 控制的增益調整（以 1dB 步進），DSA2 包括 18dB 衰減（以 6dB 步進控制），使用兩個控制引腳進行控制。 F0440 使用 245mA 總 ICC 提供 +40dBm 標稱輸出 IP3。
該器件采用 6 x 6 mm、36 引腳 TQFN 封裝，具有 50Ω 單端 RF 輸入和 RF 輸出阻抗，可輕松集成到兩條路徑的信號路徑陣容中。
用于分集/MIMO 接收器的雙路 RF 放大器和 DSA
射頻：400MHz 至 2700MHz
DSA 轉換之間的過沖 < 2dB
900MHz 時典型最大增益為 11.6dB
DSA0 是單個 6dB 粗步
DSA1 的總增益范圍為 23dB，步長為 1dB
DSA2 的增益范圍為 18dB，步長為 6dB
2000MHz 時 +41dBm OIP3
900MHz 時噪聲系數為 4.7dB
+5V電源電壓
ICC = 245mA
獨立待機：7mA待機電流
DSA1 的 SPI 接口
DSA0 的 1 位控制
DSA2 的位控制
50Ω輸入輸出阻抗
寬帶，內部匹配
6 x 6 毫米、36 引腳 TQFN 封裝
F0440NBGI
F0440NBGI8
