CM108B 是C-Media (驊訊)一款高度集成的單芯片 USB 音頻解決方案。 CM108B 中嵌入了所有必要的模擬模塊，包括雙 DAC 和耳機放大器、ADC、麥克風增強器、PLL、無晶體設計、穩壓器、防爆音電路和 USB 收發器。 許多功能均可通過跳線引腳或外部 EEPROM 進行編程。

此外，還可以通過特定的 HID 兼容音量控制引腳輕松控制音頻調節。 對于增值應用，外部編解碼器或音頻 DSP 可以通過 I2S 引腳連接到 CM108B 以進行進一步處理。 3 個 GPIO 引腳可通過客戶應用軟件訪問，以實現額外的增值應用。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信：13310830171。24小時采購熱線：133-1083-0171。

CM108B產品特點

符合 USB 2.0 全速運行

符合 USB 音頻設備類規范 v1.0

支持 USB 掛起/恢復模式以及通過音量控制引腳進行遠程喚醒

具有片上 PLL 和嵌入式 USB 收發器的無晶體設計

用于揚聲器模式（僅播放）或耳機模式（播放+錄音）的跳線針

對于耳機模式，USB音頻功能拓撲有2個輸入端子、2個輸出端子、1個混音器單元、1個選擇器單元和3個功能單元

耳機模式下混合器單元啟用/禁用的跳線針

對于揚聲器模式，USB 音頻功能拓撲具有 1 個輸入端子、1 個輸出端子和 1 個功能單元

支持1個控制端點、1個同步輸出端點、1個同步輸入端點、1個中斷輸入端點

在 S/PDIF 輸出處支持 AES/EBU、IEC60958、S/PDIF 消費者格式的立體聲 PCM 數據

調高音量、調低音量和播放靜音引腳支持用于主機控制同步的 USB HID 設備類

記錄靜音引腳，帶有 LED 指示燈，用于記錄靜音狀態

用于供應商特定 USB VID、PID 和音量設置的外部 EEPROM 接口

3 個 GPIO 引腳

改進的ESD保護機制

內置爆音降噪電路

用于設置電源模式的跳線引腳（100mA 或 500mA、總線電源或自供電）

等時傳輸使用自適應模式和內部 PLL 進行同步

播放和錄音均采用 48K / 44.1KHz 采樣率

軟靜音功能

帶耳機放大器的嵌入式高性能 16 位音頻 DAC

具有麥克風升壓功能的嵌入式 16 位 ADC 輸入

嵌入式上電復位塊

用于單外部 5V 操作的嵌入式 5V 至 3.3V 穩壓器

48 引腳 LQFP 封裝

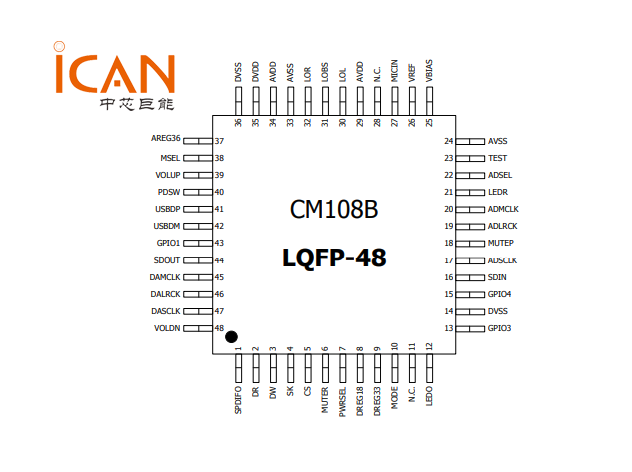

CM108B引腳圖

CM108B原理圖
