Microchip ATMEGA328PB集成了具有讀寫功能的 64 KB ISP 閃存、2 KB EEPROM、4 KB SRAM、27 條通用 I/O 線、32 個通用工作寄存器、兩個具有比較模式和 PWM 的靈活定時器/計數器、一個帶 HW LIN 的 UART、一個帶兩個差分可編程增益輸入級的 11 通道 10 位 A/D 轉換器、一個 10 位 D/A 轉換器、一個帶內部獨立振蕩器的可編程看門狗定時器、SPI 串行端口、一個片上調試系統以及四種軟件可選的省電模式。代理銷售Microchip全系列IC電子元器件-中芯巨能為您提供ATMEGA328PB簡介、產品特點、引腳圖、原理圖及現貨型號。

ATMEGA328PB簡介

ATMEGA328PB的工作電壓范圍為 2.7-5.5 伏，通過在單個時鐘周期內執行強大的指令，該設備實現了接近每MHz 1 MIPS的吞吐量，從而平衡了功耗和處理速度。通過在單個時鐘周期內執行強大的指令，該設備實現了接近每MHz 1 MIPS的吞吐量，從而平衡了功耗和處理速度。

ATMEGA328PB特點

131 條強有力的指示

大多數單時鐘周期執行

32 x 8 通用工作寄存器

全靜態操作

20 MHz 時吞吐量高達 20 MIPS

片上 2 周期乘法器

32 KB 系統內自編程閃存程序存儲器

1 KB 電可擦除只讀存儲器

2 KB 內部 SRAM

寫入/擦除次數：10,000 次 Flash/100,000 次 EEPROM

數據保存時間：85°C 時 20 年

通過片上引導程序進行系統內編程

真正的邊讀邊寫操作

軟件安全編程鎖

電容式觸摸按鈕、滑塊和滾輪

24 個自容通道和 144 個互容通道

兩個具有獨立預分頻器和比較模式的 8 位定時器/計數器

三個 16 位定時器/計數器，具有獨立的預分頻器、比較模式和捕獲模式

帶有獨立振蕩器的實時計數器

十個 PWM 通道

采用 TQFP 和 QFN/MLF 封裝的 8 通道 10 位 ADC

兩個可編程串行 USART

兩個主/從 SPI 串行接口

兩個面向字節的雙線串行接口（兼容飛利浦 I2C）

帶有獨立片上振蕩器的可編程看門狗定時器

片上模擬比較器

引腳變化時中斷和喚醒

上電復位和可編程欠壓檢測

內部 8 MHz 校準振蕩器

外部和內部中斷源

六種睡眠模式：空閑、ADC 降噪、省電、掉電、待機和延長待機時間

時鐘故障檢測機制，發生故障時切換到內部 8 MHz RC 振蕩器

單獨的序列號代表唯一的 ID

27 條可編程 I/O 線

32 引腳 TQFP 和 32 引腳 QFN/MLF

1.8-5.5伏

-40°C 至 105°C

0-4 MHz @ 1.8 - 5.5V

0-10MHz@2.7 - 5.5V

0-20MHz @ 4.5 - 5.5V

主動模式：0.24 mA

斷電模式：0.2μA

省電模式：1.3 μA（包括 32 kHz RTC）

ATMEGA328PB原理圖

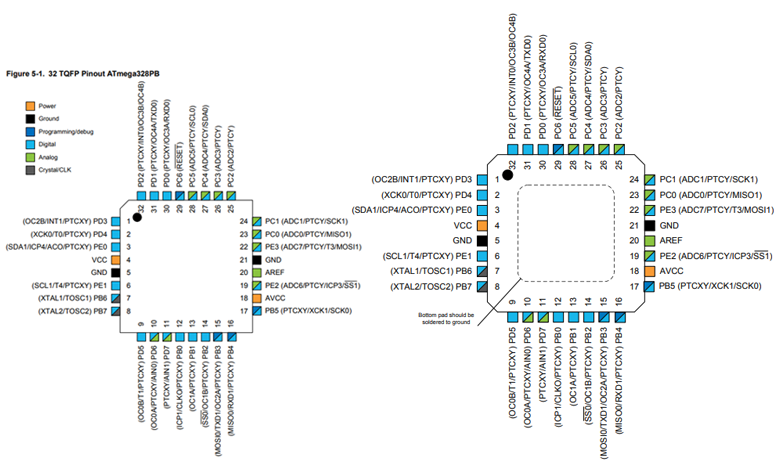

ATMEGA328PB引腳圖

ATMEGA328PB現貨型號
