在高精度模擬信號采集系統中，模數轉換器（ADC）的采樣過程會引入混疊、量化噪聲和電容反沖等問題。傳統解決方案通常依賴外部抗混疊濾波器和驅動放大器來緩解這些問題，但隨之而來的復雜性、功耗增加以及相位失配問題又成為新的挑戰。

本文將介紹連續時間Σ-Δ（CTSD）ADC架構，探討其如何通過內在特性解決上述問題，從而簡化信號鏈設計、減少元件數量，并提升系統的整體性能與可靠性。

一、采樣機制與典型問題分析

ADC的采樣過程包括兩個核心步驟：時域離散化（采樣） 和 幅值離散化（量化）。根據奈奎斯特采樣定理，采樣頻率必須至少為輸入信號最高頻率的兩倍，否則會出現頻譜混疊，導致信號失真。

此外，量化過程會引入量化噪聲，分布在奈奎斯特帶寬內。為抑制混疊和降低量化噪聲影響，通常采用以下方法：

使用高階抗混疊濾波器（AAF）

引入過采樣技術

結合噪聲整形

對于傳統的逐次逼近寄存器（SAR）ADC和離散時間Σ-Δ（DTSD）ADC，這些措施雖有效，但也帶來了顯著的設計負擔，尤其是在中等帶寬、多通道或精密測量場景中。

二、CTSD ADC 架構優勢解析

CTSD ADC 是 Σ-Δ ADC 的一種變體，其核心區別在于采樣點位于反饋環路中的量化器之后，而非輸入端。這一結構帶來以下關鍵優勢：

固有混疊抑制能力
輸入信號在進入量化器前先經過環路濾波器處理，使得任何折返到帶內的混疊信號也受到相同濾波器的影響。因此，無需使用外部抗混疊濾波器即可實現優異的混疊抑制效果。

阻性輸入特性
CTSD ADC 的輸入呈現為純阻性負載，消除了開關電容結構帶來的電容反沖和建立時間問題，從而省去輸入驅動放大器的需求。

恒定基準輸入阻抗
基準輸入同樣為阻性，避免了傳統ADC中因開關動作引起的瞬態電流波動，無需額外緩沖器，進一步簡化設計。

低延遲信號鏈
因無需外部濾波器，整體信號路徑更短，延遲更低，適用于對實時性要求較高的閉環控制和高速數據采集系統。

出色的多通道相位匹配性能
多個CTSD ADC并行使用時，由于不存在復雜的外部濾波器，各通道間的相位誤差大大減小，非常適合振動監測、聲吶、電力測量等應用。

三、CTSD 與 DTSD/SAR 架構對比

從表中可見，CTSD ADC 在多個維度上優于傳統架構，尤其適合需要高精度、低延遲和緊湊布局的應用場景。

四、AD7134：高性能 CTSD ADC 實例

ADI 推出的 AD7134 是一款支持直流至 400 kHz 輸入帶寬的高精度 CTSD ADC，具備以下關鍵特性：

集成異步采樣率轉換器（ASRC），支持靈活輸出速率配置

支持多種工業標準接口（如 SPI）

提供高達 24 位分辨率和 100 dB SNR

內部集成低漂移參考源和溫度傳感器

支持單電源供電，簡化電源管理

該器件特別適用于高密度多通道系統，如測試測量設備、工業自動化儀表、振動分析儀等。

如需AD7134產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

五、信號鏈簡化與面積節省

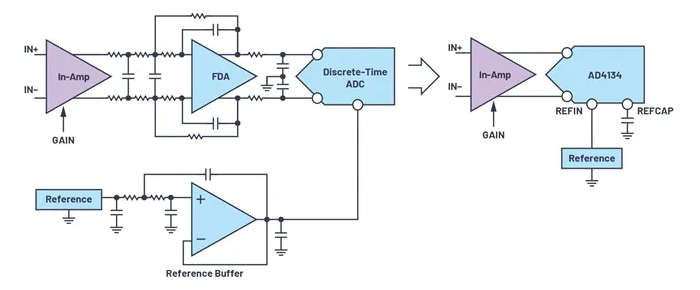

圖1和圖2展示了使用 CTSD ADC（如 AD7134）與傳統 DTSD 架構的信號鏈?zhǔn)疽鈭D和尺寸對比。結果顯示，在相同性能條件下，CTSD 方案可節省約70%的PCB空間，同時省去了抗混疊濾波器、驅動放大器和基準緩沖器等組件。

圖1

圖2

這種簡化不僅降低了物料成本（BOM），還提升了系統可靠性和生產一致性，加快產品上市進程。

六、總結

隨著工業自動化、智能檢測和高精度測量需求的增長，傳統ADC架構面臨的瓶頸日益凸顯。CTSD ADC 憑借其固有的混疊抑制、阻性輸入結構、低延遲和高集成度，成為應對中等帶寬、高精度應用的理想選擇。

特別是像 AD7134 這類新型高性能 CTSD ADC 的推出，標志著精密信號鏈設計正邁向更高效、更簡潔的新階段。對于工程師而言，這不僅意味著更低的設計門檻，也為系統優化提供了更多可能性。
