5X35023 VersaClock? 可編程時鐘發生器是瑞薩電子一款專為低功耗、消費類及高性能PCI Express應用量身定制的解決方案。其核心特色在于采用了三PLL架構，每個PLL均可獨立編程，支持多達五個獨特頻率輸出，從而滿足多樣化的時鐘需求。瑞薩電子代理商-中芯巨能為您介紹5X35023技術參數詳解、應用領域及引腳圖。

5X35023產品特性

高效節能技術：內置主動省電（PPS）、性能功耗平衡（PPB）以及過沖減少技術（ORT），結合超低功耗DCO，確保在不影響性能的前提下實現最低能耗。

靈活配置與便捷使用：內部OTP存儲器允許用戶將配置信息保存于器件中，使得上電后無需重新編程即可直接工作；同時，還支持通過I2C接口進行后續編程調整。

多樣化輸出選項：提供一個單端輸出和兩對差分輸出，兼容LVCMOS、LP-HCSL、LVDS和LVPECL標準，適應不同應用場景的要求。

低功耗RTC參考時鐘：特別設計了低功耗32.768kHz時鐘，用于系統實時時鐘（RTC），電流消耗低于2μA，極大延長了電池壽命。

優化功能與擴展性：包括但不限于可編程VCO和PLL源選擇、OE引腳多功能配置（如OE、PD#、PPS或DFC控制）、擴頻時鐘支持以降低EMI等特性，進一步增強了產品的靈活性和適用范圍。

5X35023應用領域

5X35023廣泛適用于各類需要精確時鐘信號的應用場景，具體包括但不限于：

帶圖像處理RTOS MPU的機器人控制器

圖像傳感器模塊

基于ROS的機器人本體控制器

mbed?平臺上的圖像處理項目

micro-ROS解決方案

智能HMI系統，具備語音和顯示界面

資產跟蹤用藍牙低功耗到達角定位器

PCIe Gen 1/2/3時鐘發生器

5X35023原理圖

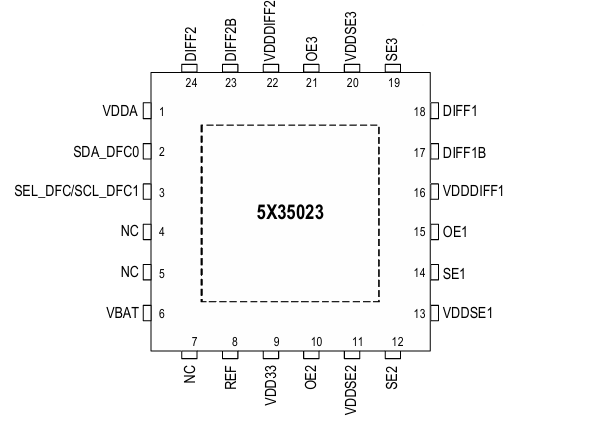

5X35023引腳圖

5X35023可選型號

5X35023B-000NXGI

5X35023B-000NXGI8
