AiP650是由中微愛芯開發的專用LED驅動控制電路，適用于共陰極數碼管的驅動。該芯片集成了MCU輸入輸出控制接口、數據鎖存器、LED驅動、鍵盤掃描及輝度調節等模塊，并內置時鐘振蕩和上電復位電路。其穩定的性能和強大的抗干擾能力，使其非常適合需要24小時連續工作的應用環境。中微愛芯代理商-中芯巨能為您介紹中微愛芯AiP650 LED驅動控制電路：特性與使用指南。如需AiP650產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
AiP650采用兩線串行通信（I2C兼容），包含開始信號、結束信號和應答信號。具體如下：
開始信號：當SCL為高電平時，SDA從高電平跳變為低電平，標志著數據傳輸的開始。
結束信號：當SCL為高電平時，SDA從低電平跳回到高電平，表示數據傳輸結束。
應答信號（ACK）：在第8個時鐘下降沿后，如果通信正常，AiP650會主動拉低SDA，直到檢測到SCL的下降沿，然后釋放SDA回到輸入狀態。讀取ACK時，主控設備需將SDA設置為輸入模式。
數據位的有效性規定是在SCL的上升沿鎖存數據，在SCL為高期間保持SDA穩定，僅在SCL為低時允許改變SDA狀態，且不允許在SCL下降沿時改變SDA狀態。
通過發送特定指令可以配置顯示模式、亮度以及開關顯示等功能。例如，要設置系統使能、8段顯示和8級亮度，可以通過發送兩個字節完成，第一個字節固定為模式設置命令（0x48），第二個字節根據需求設定（如MODESET = 0x01）。通信波形圖顯示了兩個ACK信號均為“0”。
開啟顯示：必須先開啟顯示功能才能加載顯示寄存器進行顯示。（初始化設置）
定時刷新：為了優化抗干擾性能，建議每隔幾秒對AiP650進行一次刷新，包括重新啟動顯示和更新數碼管的數據寄存器。
通信端口配置：SCL和SDA作為輸出時需設為推挽或開漏輸出模式；讀取ACK時，需將SDA設為高阻輸入模式以避免電平沖突。
通信頻率：考慮到高頻易受干擾的問題，推薦通信頻率不超過100KHz。
功耗管理：工作電壓范圍為3~5.5V，選用較低的工作電壓（如3.3V）可有效降低功耗，同時也可以適當調低顯示亮度來節省能源。
綜上所述，AiP650不僅提供了豐富的功能選項，還通過設計上的細節考慮確保了良好的用戶體驗和可靠性，是數碼管顯示應用的理想選擇。
中微愛芯的直流電機驅動IC系列產品，為直流電機和步進電機提供了一種高度集成的驅動解決方案。該系列IC內部采用N溝道和P溝道功率MOSFET設計的H橋驅動電路，能夠高效驅動通用直流電機或步進電機的一個繞組。通過CMOS工藝實現的低導通內阻功率MOSFET和低待機電流特性，確保了產品的高...【詳情+】

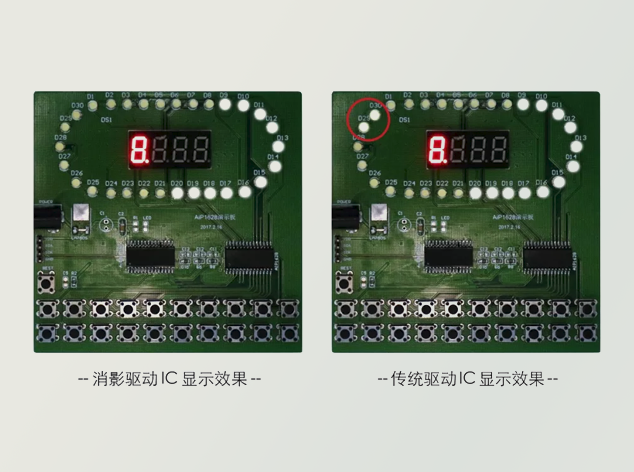

隨著物質生活水平的提高，人們對LED顯示面板的效果要求日益嚴格。在許多場合中，高亮LED發光二極管的應用越來越廣泛，但傳統LED驅動芯片常常存在微弱漏光現象，影響顯示質量。為此，中微愛芯特別推出了AiP1928系列LED驅動IC，該系列產品通過內部邏輯功能優化和內置消影功能，有效解決了高亮...【詳情+】
