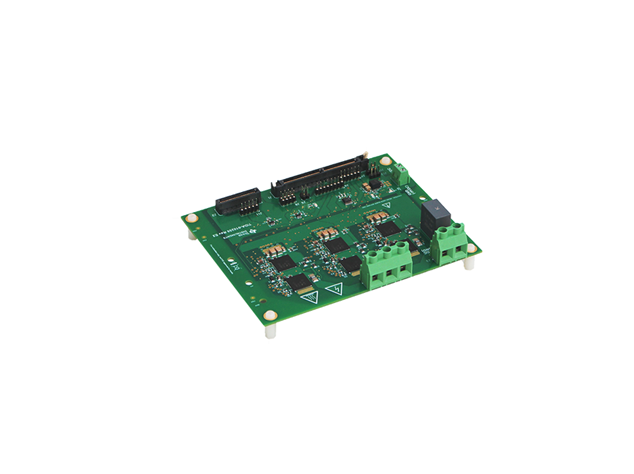

適用于機器人和伺服驅動器的230VAC、2kW三相GaN逆變器參考設計，展現了高效的320VDC輸入三相功率級。該設計采用了六個快速開關GaN-FET，搭載了集成驅動器和通過熱側微控制器實現的保護與溫度報告功能，特別適用于電機集成的伺服驅動器和機器人應用。通過隔離式Δ-Σ調制器實現了準確的相電流檢測，直流鏈路電壓使用非隔離式小型Δ-Σ調制器進行測量，同時模擬相位電壓反饋選項為驗證InstaSPIN-FOC?等高級無傳感器設計提供了可能。為了方便評估，該設計提供了3.3V I/O接口信號，擁有適用于C2000?微控制器controlCARD的180引腳連接器，以及標準接頭，可連接其他微控制器（例如Sitara? AM2631）。代理銷售TI德州儀器全系列IC電子元器件-中芯巨能為您提供此設計的特性、應用領域及包含的產品。
設計特性：
1. 在16kHz PWM下，峰值功率效率達到99.4%，320V直流鏈路電壓，有助于減小散熱器的尺寸。
2. 集成驅動器和保護功能的600V 30mΩ GaN FET提高了系統可靠性，降低了系統成本。
3. 片上溫度傳感器實現了對芯片溫度的精確監測，更大限度地擴大了安全工作區。
4. 零反向恢復損耗可減少開關節點振蕩和低死區時間，最大程度減小相電壓失真。
5. 采用1mΩ分流器和隔離式Δ-Σ調制器，實現了±50A線性范圍內的精密相電流檢測。
6. 通過與3.3V I/O連接，方便評估用于具有C2000?、Sitara?或其他微控制器的電機驅動的TI GaN技術。
設計應用領域：
1. 交流輸入BLDC電機驅動
2. 空調室外機
3. 基于IPM的伺服功率級
4. 多軸伺服功率級
5. 洗衣機和烘干機
包含的產品或替代產品：
1. LMG3422R030 — 具有集成驅動器、保護和溫度報告功能的600V 30m? GaN FET
2. AMC1035 — 具有±1V雙極輸入和2.5V基準輸出的精密Δ-Σ調制器
3. ISO7730 — EMC性能優異的三通道、3/0、增強型數字隔離器
4. ISO7741 — EMC性能優異的四通道、3/1、增強型數字隔離器
5. TPSM560R6H — 采用5mm x 5.5mm x 4mm QFN封裝的4.2V至60V輸入、1V至16V輸出、0.6A降壓模塊
6. TPSM82903 — 具有集成電感器的3V至17V、3A、高效率、低IQ同步降壓轉換器模塊
7. AMC1306M05 — ±50mV輸入、精密電流檢測增強型隔離式調制器
