英飛凌的1ED44171N01B是一款25V單通道低側柵極驅動器，具備集成故障報告和使能功能。其邏輯輸入與標準CMOS或LSTTL輸出兼容，并且輸出驅動器包含一個電流緩沖級。該器件在VCC欠壓條件下提供集成故障報告輸出和可調故障清除定時器，使其成為多種應用的理想選擇。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您介紹1ED44171N01B產品優勢、應用領域及原理圖。

1ED44171N01B產品優勢

緊湊設計與高效能

1ED44171N01B不僅繼承了流行的IRS44273L的功能，還能用單一PCB布局實現相同的功能，簡化了設計過程。它實現了單一供應商、雙采購的戰略，確保了快速響應的供應靈活性。這種設計使得1ED44171N01B在各種應用場景中表現出色，特別是在電機控制和電源轉換領域。

功能特性與優勢

1ED44171N01B的主要功能包括：

單引腳用于故障輸出和啟用：通過單一引腳實現故障報告和使能功能，簡化了電路設計。

可編程故障清除時間：用戶可以根據具體需求設置故障清除時間，提高了系統的靈活性。

寬電源電壓范圍：最大支持25V VCC，使IC在惡劣電路環境中對VCC尖峰具有更強的抵抗力。

欠壓鎖定功能：在低電源電壓下提供保護，確保系統穩定運行。

高ESD保護：3kV ESD HBM（人體模型）保護，確保了高水平的穩健性。

負輸入能力：“IN”引腳支持-10Vdc的負輸入能力，增強了輸入信號的兼容性。

這些功能共同提升了1ED44171N01B的整體性能，使其成為工程師們在設計過程中值得信賴的選擇。

應用價值與設計便利性

1ED44171N01B的最大優勢在于其廣泛的適用性和靈活的設計選項。例如，在吊扇和無線電動工具等電機控制應用中，其強大的故障報告功能可以實時監控開關狀態，確保系統的安全性和可靠性。此外，靈活的故障清除時間設置允許用戶根據具體需求調整系統響應速度，進一步優化性能。

欠壓鎖定功能在低電源電壓下提供了額外的保護層，防止因電源波動導致的系統不穩定。行業標準封裝和高水平的ESD保護確保了該器件在各種嚴苛環境下的可靠運行，減少了設計復雜性和成本。

1ED44171N01B廣泛的應用領域

1ED44171N01B廣泛應用于多個領域：

吊扇 - 電機控制和驅動解決方案：其高效的故障報告和靈活的故障清除時間設置，使其成為吊扇電機控制的理想選擇。

無線電動工具：在無線電動工具中，1ED44171N01B的高性能和高可靠性確保了設備的長期穩定運行。

家電：在家用電器如微波爐中，該器件通過其強大的保護功能和靈活的設計選項，提高了設備的安全性和效率。

電源轉換：在電源轉換系統中，1ED44171N01B的寬電源電壓范圍和欠壓鎖定功能顯著提升了系統的整體性能。

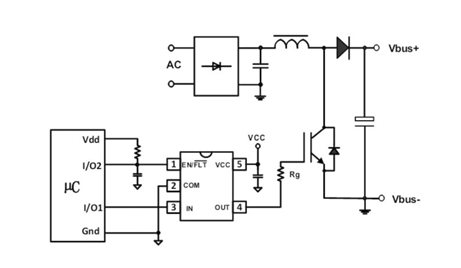

1ED44171N01B原理圖
