STM32H745IIT6是ST(意法半導體)一款高性能23位控制器，具有高達2M字節的雙組閃存、高達1M字節的RAM(包括192 KB的TCM RAM、高達864 KB的用戶SRAM和4 KB的備份SRAM)，以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。現貨供應ST(意法半導體)旗下電子元器件供應商--中芯巨能為大家提供STM32H745IIT6中文資料（包含中文參數、功能特點、應用領域等內容）附上引腳圖和原理圖。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、支持第三方檢測、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

STM32H745IIT6中文資料

一、STM32H745IIT6中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

封裝：176-LQFP(24x24)

包裝：托盤

核心處理器：ARM Cortex-M4，Cortex-M7

內核規格：32 位雙核

速度：240MHz，480MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：119

程序存儲容量：2MB(2M x 8)

程序存儲器類型：閃存

EEPROM容量：-

RAM大小：1M x 8

電壓-供電(Vcc/Vdd)：1.62V ~ 3.6V

數據轉換器：A/D 28x16b; D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C(TA)

安裝類型：表面貼裝型

基本產品編號：STM32

HTSUS：8542.31.0001

產品應用：高性能MCU

*買到真正的STM32F103C8T6TR原廠原裝現貨  - 來自全球授權的ST代理商、原廠貨源 - 深圳市中芯巨能電子有限公司

二、STM32H745IIT6功能特點

1、高性能內核：STM32H745IIT6采用Arm?Cortex?-M7內核，工作頻率高達480 MHz，同時還有一個Cortex?-M4內核，工作頻率高達240 MHz。這些高性能內核使其能夠處理復雜的任務和算法。

2、高速存儲器：STM32H745IIT6具有高達2MB的閃存和高達1MB的SRAM，這使得它能夠處理大量的數據和程序。

3、浮點單元：該微控制器具有浮點單元(FPU)，支持雙精度(符合IEEE 754)和單精度數據處理指令和數據類型。這使其在處理數學運算、信號處理等復雜任務時具有優勢。

4、高級外設：STM32H745IIT6具有多個高級外設，包括三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器等。這些外設使其適用于各種應用場景。

5、通信接口：STM32H745IIT6具有標準和高級通信接口，例如SPI、I2C、USART等，使其能夠與其他設備進行通信和控制。

6、安全單元：該微控制器包含CRC計算安全單元，可以確保數據傳輸?shù)耐暾院桶踩浴?/span>

7、電源管理：STM32H745IIT6支持獨立電源域，可以獨立時鐘選通或關閉。它包含三個獨立的電源域，可以針對不同功能模塊進行電源管理。

三、STM32H745IIT6功應用領域

由于STM32H745IIT6的高性能和多功能性，它適用于各種應用場景，如工業自動化、電機控制、智能家居、醫療設備、消費電子等。其高速存儲器和高級外設也使其成為音頻和視頻處理等應用的理想選擇。

STM32H745IIT6引腳圖及原理圖

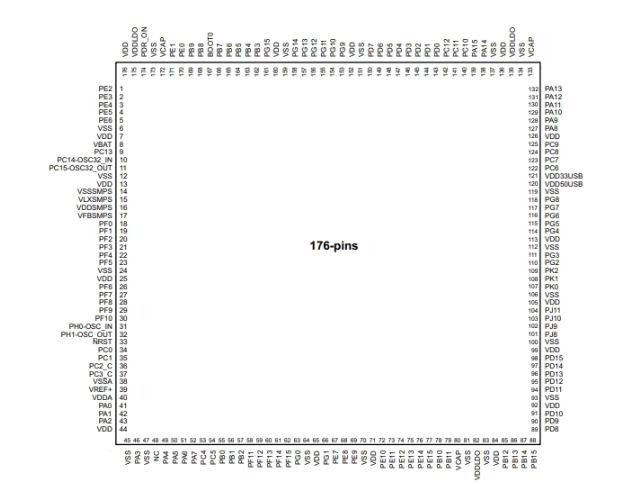

一、STM32H745IIT6引腳圖

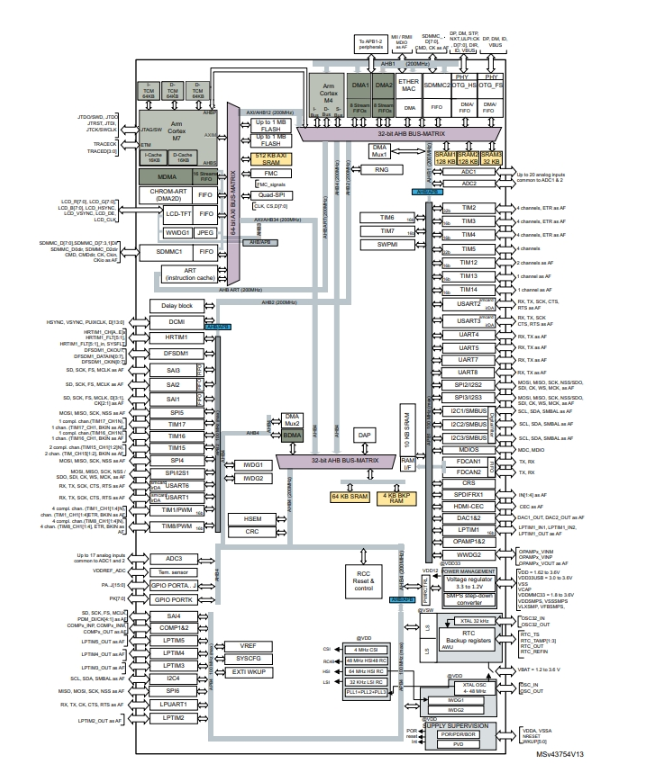

二、STM32H745IIT6原理圖
