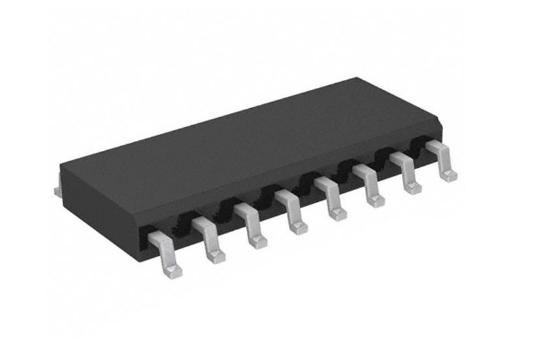

MAX3232IDRE4是TI(德州儀器)一款接口芯片，此芯片是由兩路驅動器、兩路接收器和一個帶有15kv ESD保護端子到端子(包括GND在內的串口連接端子)的雙電荷泵電路組成，設備符合TIA/EIA-232-F標準，提供異步通信控制器與串口連接器之間的電接口。電荷泵和四個小的外部電容器允許從單個3-V到5.5 v電源運行，設備的數據信令速率最高可達250kbit/s。

一、MAX3232IDRE4中文資料

品牌：TI德州儀器

類型：收發器

封裝：16-SOIC

協議：RS232

驅動器/接收器數：44594

雙工：完全版

接收器滯后：300 mV

數據速率：250kbps

電壓-供電：3V ~ 5.5V

工作溫度：-40°C ~ 85°C

安裝類型：表面貼裝型

基本產品編號：MAX3232

RoHS狀態：符合 ROHS3 規范

濕氣敏感性等級(MSL)：1(無限)

REACH狀態：非 REACH 產品

ECCN：EAR99

HTSUS：8542.39.0001

二、MAX3232IDRE4的應用領域

MAX3232IDRE4廣泛應用于工業電腦、有線網絡、數據中心和企業網絡、電池供電的系統、pda、筆記本、筆記本電腦、掌上電腦、手持設備等領域。

三、MAX3232IDRE4的引腳圖

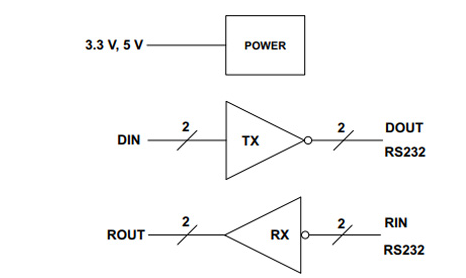

四、MAX3232IDRE4原理圖

五、MAX3232IDRE4使用注意事項

使用MAX3232IDRE時需要注意以下事項：

1. 電源電壓：MAX3232IDRE的工作電源電壓范圍為3.0V至5.5V，必須在此范圍內提供穩定的電源電壓。

2. 輸入電平：MAX3232IDRE的輸入電平范圍為0V至Vcc，超出此范圍可能會導致器件損壞。

3. 輸出電平：MAX3232IDRE的輸出電平范圍為Vcc-0.1V至0.1V，超出此范圍可能會導致器件損壞。

4. 保護電阻：為了保護MAX3232IDRE，建議在輸入和輸出線路中加入適當的電阻，以限制電流和防止電路短路。

5. 溫度范圍：MAX3232IDRE的工作溫度范圍為-40°C至+85°C，超出此范圍可能會影響器件的性能和可靠性。

6. ESD保護：為了保護MAX3232IDRE免受靜電放電（ESD）的損害，建議在操作過程中采取適當的防護措施，如使用接地手環或防靜電墊。

7. 引腳布局：在設計電路板時，應注意正確連接MAX3232IDRE的引腳，以確保正確的信號傳輸和功能。

8. 穩定電源：為了保證MAX3232IDRE的正常工作，建議使用穩定的電源，以避免電源噪聲和波動對器件性能的影響。

9. 數據速率：MAX3232IDRE支持最高達250kbps的數據傳輸速率，應根據實際需求選擇合適的數據速率。

10. 耐受性：MAX3232IDRE具有一定的耐受性，但仍建議避免超過其規定的最大電壓和電流值，以確保器件的可靠性和壽命。

請在使用MAX3232IDRE之前詳細閱讀其數據手冊，并遵循廠商提供的指導和建議。
