cd4051引腳圖及功能

來源：中微愛芯| 發布日期：2023-08-23 09:40:49 瀏覽量：

CD4051集成電路芯片是一種常用的多路選擇開關，可實現模擬和數字信號之間的切換。它具有八個通道，每個通道都可以進行模擬或數字信號的切換，具有快速切換速度和低電平控制需求的優點。CD4051通過控制輸入信號來實現各個通道的開關，并且可以通過串聯多個CD4051來擴展更多的通道數量。它的主要應用領域包括音頻和視頻信號的多路切換、模擬信號的多路選擇、模數轉換器輸入的選擇、計算機輸入輸出等。本文將提供CD4051引腳圖和功能說明、工作原理及應用領域。

一、CD4051引腳圖及功能說明

1、CD4051引腳圖如下：

cd4051引腳圖及功能

2、CD4051引腳圖功功能說明具體如下：

- 引腳1（A）、引腳2（B）和引腳4（C）是控制端口，用于選定特定的通道。具體來說，如果A、B、C的二進制代碼依次為a、b、c，則選定的通道編號為Y = 4a + 2b + c。

- 引腳3、9和15分別為電源輸入端VCC，正常工作電壓范圍為+3V至+18V。

- 引腳5、6、7、13、14、16和8為通道輸入/輸出端口（即信號源），其中引腳10為多功能使能開關控制端口。

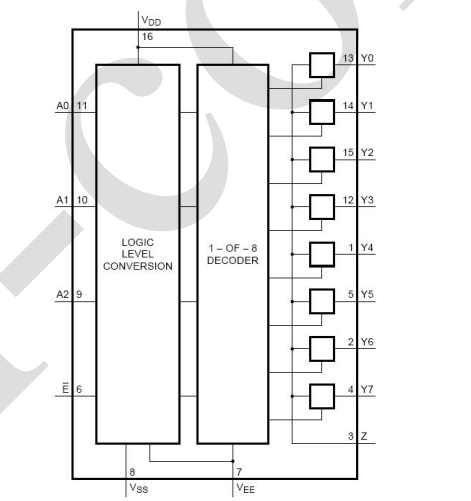

二、CD4051工作原理和功能框圖：

當A、B、C三個控制引腳連接到器件的開關矩陣時，根據二進制代碼選擇一個通道。每個通道內都有一個單刀雙擲（SPDT）開關電路，這使得選擇器具有良好的電特性，包括大帶寬范圍、小插入損耗和小串擾。CD4051還可以通過控制端級聯多個器件來擴展通道數量，只要通過控制端再級聯上N個CD4051，就可以實現2^N種輸出通道選擇狀態。

cd4051引腳圖及功能
