74HC14是中微愛芯的一款六路施密特觸發反相器。中微愛芯代理商-中芯巨能將介紹74HC14產品特點、引腳圖（包含引腳說明）和功能框圖。
一、74HC14產品特點：
74HC14是一款高速硅柵CMOS電路，其引腳兼容低功耗肖特基TTL(LSTTL)系列。該電路符合JEDEC標準no.7A。74HC14提供六路施密特倒相模塊。它們能夠將緩慢變化的輸入信號轉變成急劇變化的輸出信號其主要特點:
應用:
一產生一個變化的脈沖
一非穩態多諧振蕩器
一單穩態多諧振蕩器
ESD 保護:
人體模式(EIA/JESD22一A114一A)超過2000V機械模式(EIA/JESD22一A115一A)超過200V
工作環境溫度范圍:-40~85C
封裝形式: DIP14/SOP14/TSSOP14
二、74HC14引腳圖和引腳說明：
1、74HC14引腳圖如下：

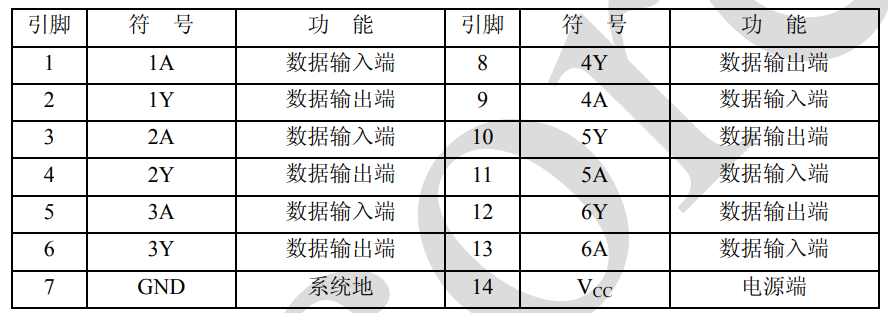

2、74HC14引腳圖說明：
三、74HC14功能框圖：
以上就是74HC14產品特點、引腳圖（包含引腳說明）和功能框圖全部內容，需要采購74HC14和規格書，請聯系客服，客服微信：13310830171。
