一、方案概述：
本方案采用8個按鍵，7個PWM調光控制輸出，主要實現LED的調光功能。本方案的優點是控制輸出簡單、便捷，而且調光控制更加準確細膩，可以滿足不同的燈光場景需求。
二、方案輸岀特性：
1、本方案包括8個按鍵，可實現8種不同的按鍵指令輸出，能夠實現8種不同的燈光亮度輸出，能夠實現7個顏色的PWM調光輸出，可以通過調節PWM信號的占空比來改變LED燈光的亮度與顏色，調光可控范圍大，準確細膩。
2、本方案具有一個LED輸出指示，可以實時顯示當前LED燈光的狀態，方便用戶及時了解LED燈光的狀態。
三、方案規格：
1、此方案的PCB板號具有良好的兼容性和穩定性，能夠保證長時間穩定運行。
2、電源：外接9~16V適配器輸入，可以滿足不同電源需求。
3、LED：本方案最大可驅動5~9w LED燈板（單路）負載電流<1A，具有更高的可靠性安全性。
4、待機電流：<10mA@12V，能夠有效地降低電能消耗，更加節能環保。

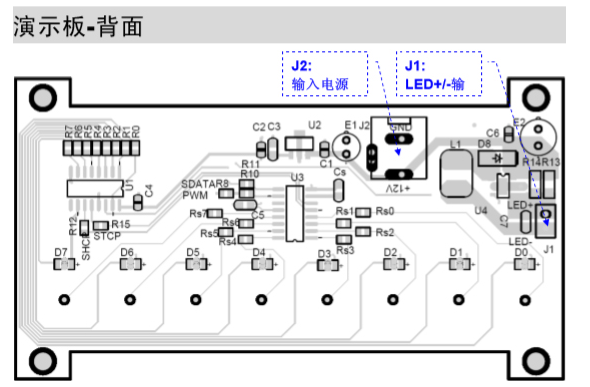

四、PCB正/反：
五、總結：
本方案采用8鍵7PWM色LED調光方案，通過調節PWM信號的占空比來實現LED燈光的亮度與顏色的變化，使用更加便捷，能夠滿足更多用戶需求，特別適合于家庭、辦公室等場合使用。
備注：方案具體功能可依據客戶實際需求進行定制，咨詢請加客服微信：13310830171。
