雷卯SMC24-323Q是一種常用于汽車電子系統CAN總線上的ESD保護器件，可以完全替代意法半導體靜電放電(ESD)保護器件：ESDCAN02-2BWY。在實際應用中，由于CAN總線可能會面臨各種環境和電氣干擾，為了保護CAN總線免受靜電放電（ESD）和其他電氣干擾的影響，可以采取一些ESD保護措施。
在判斷SMC24-323Q是否可以替代ESDCAN02-2BWY時，需要注意以下幾點：
1. VRWM（反向工作電壓）是否接近；
2. 抗靜電能力是否接近；
3. VBR（反向擊穿電壓）是否接近；
4. IPP（峰值脈沖電流）是否接近；
5. CJ（結電容）是否接近。
盡管SMC24-323Q的VRWM為24V，但ESD的關鍵參數VBR的典型值是28.9V，因此可以作為26V使用。其它參數都比較接近，因此可以完全替代。許多客戶已經在CAN總線ESD保護方面使用了這種封裝型號。

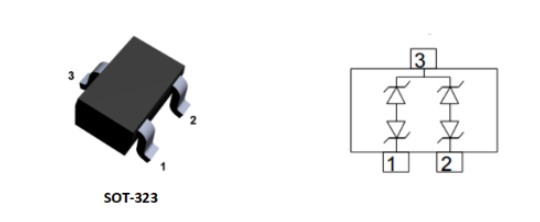

雷卯SMC24-323Q的封裝圖和內部電路如下圖所示。
應用方案中，可以將SMC24-323Q用于CAN總線的參考設計方案。規格書參數也可參考如下:
此外，電路板布局對于抑制ESD、電子快速瞬變（EFT）和瞬變浪涌至關重要。建議遵循以下準則：
1. 將ESD放置在盡可能靠近輸入端子或連接器的位置；
2. 盡可能縮短ESD器件與受保護線路之間的路徑長度；
3. 除差分及同類數據地址總線外，非同類信號線盡可能的不要并行；
4. 避免將受保護的導體與未受保護的導體并行放置；
5. 盡量減少所有印刷電路板（PCB）導電回路，包括電源和接地回路；
6. 盡量減少對地瞬態回流路徑的長度；
7. 避免使用瞬態響應路徑做公共接地點；
8. 對于多層PCB，盡可能使用接地平面，接地通孔。
