半導體器件數據手冊中的“熱特性”部分包含了該器件在不同參考點和工作條件下的熱特性信息。因此，設計人員需了解各個參數的含義，確保電路安全可靠地工作，特別是有些器件制造商還會對這些參數做出不同的規定。本文主要介紹Nexperia在數據手冊中如何定義熱參數。

更深入地了解熱阻

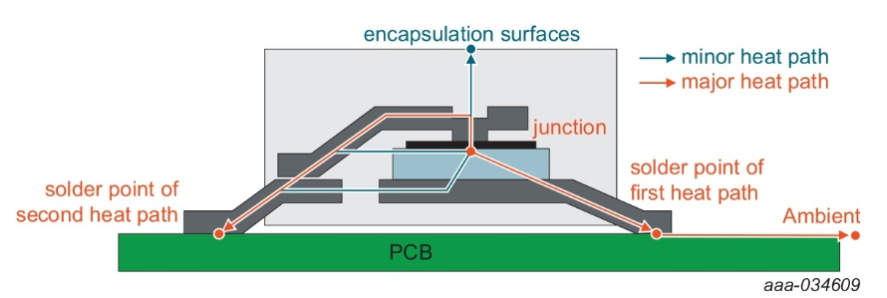

熱阻Rth是一個穩態參數，表示在直流條件下耗散一定功率時器件產生的熱量，單位為開爾文/瓦或攝氏度/瓦。因?yàn)闊嶙杳枋龅氖菧夭?，所以兩種單位是一樣的。下標j-x表示從結到參考點的溫差，即圖1中典型夾片粘合封裝器件橫截面的主要熱流通道。


Nexperia用兩個不同的熱阻參數來描述其器件的熱特性。第一個參數是從器件的結到周圍環境(j-a)的溫差，第二個參數是從結到陰極的焊點(j-sp)的溫差（圖1）。

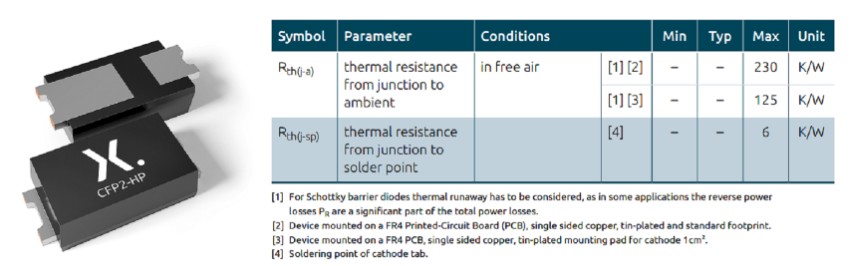

圖中還顯示了從結到外殼頂部的次要熱通道，在考慮帶頂部散熱封裝（如CCPAK12）時也應考慮該通道。另一方面，PCB上表面貼裝器件(SMD)的主要熱通道位于結到焊點之間。因此，根據Rth(j-a)比較來自不同供應商的封裝時，應同時考慮PCB類型和管腳尺寸等參數，這些參數也會對Rth(j-a)產生重大影響。為了便于說明，表1顯示了Nexperia的PMEG45T20EXD-Q 45 V、2 A Trench肖特基勢壘整流二極管在直流條件下的熱特性。
Rth(j-sp)表征了從結通過引腳框架到陰極焊盤片上焊點的熱傳輸。因此，它不受所選PCB類型或管腳尺寸的影響，無需說明貼裝位置。


防止熱失控

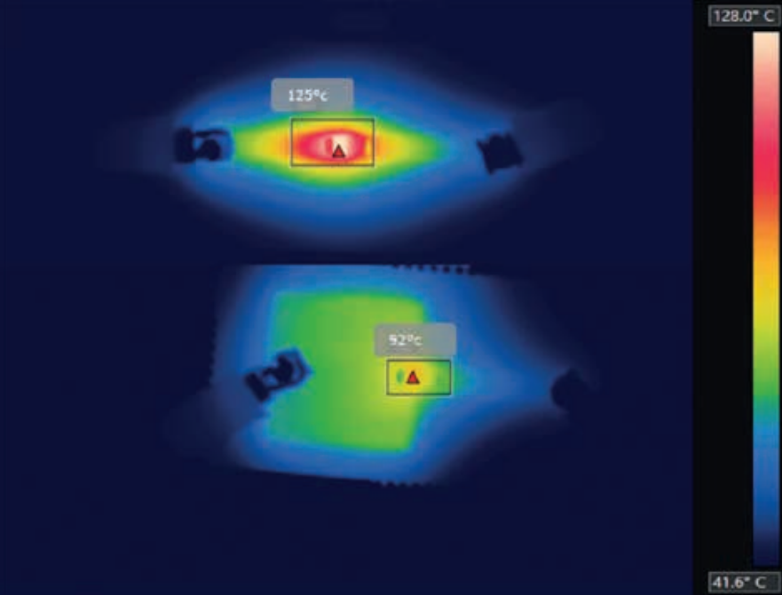

圖2為使用紅外攝像機捕獲的兩張PMEG45T20EXD二極管熱成像，其連續功耗為1.07 W。一張為標準封裝，另一張使用了1 cm2散熱片。散熱片的優勢顯而易見。熱平衡期間溫差超過30℃。請注意，紅外攝像機僅捕獲頂部溫度，因此實際結溫會高于所示值。

當二極管內因漏電流而產生的反向功率損耗超過封裝可以耗散的熱量時，二極管就會失效，這種現象被稱為“熱失控”。為避免發生這種情況，功耗應遵循以下公式：

動態熱特性

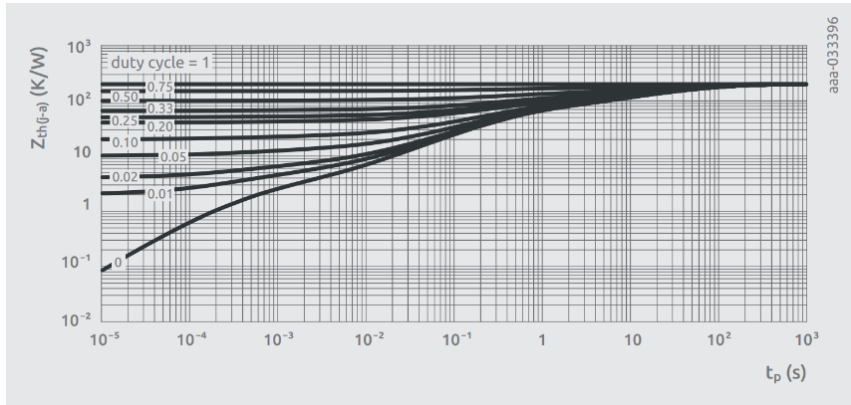

熱阻Rth描述的是穩態特性，熱阻抗Zth則用于表示器件的動態熱特性。圖3為PMEG45T20EXD-Q的相關圖像。Zth(j-x)是一個動態參數，在圖中與不同占空比的脈沖持續時間構成函數關系。占空比0表示單脈沖操作，占空比1表示直流操作。


該圖顯示，器件在小占空比或短脈沖下可以承受更大的功耗，以下等式描述了指定功耗下結溫的升高情況，其中Pdiss為二極管消耗的功率：

Zth(j-x)表示器件如何響應瞬態熱事件，并在長脈沖下收斂至熱阻Rth。在穩態條件下，上式為：

總結

熱阻是半導體制造商常在其器件數據手冊的“熱特性”部分中使用的參數。本文說明了Nexperia如何提供有關該參數的更多詳細信息，以幫助設計人員在電路中實現更出色的熱性能。更多詳細信息，請關注中芯巨能網站：www.iuzn.cn
