CP4725A0T-E/CH是Microchip Technology生產的12位數字模擬轉換器（DAC）芯片，代理銷售Microchip 旗下全系列IC電子元器件-中芯巨能將為大家?guī)鞢P4725A0T-E/CH引腳圖及引腳圖詳解、原理圖及詳解、使用注意事項。

一、CP4725A0T-E/CH引腳圖及引腳圖詳解

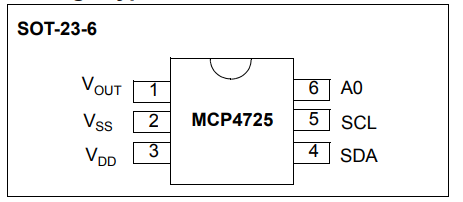

1、CP4725A0T-E/CH引腳圖

2、引腳圖詳解

MCP4725A0T-E/CH是一款12位數字-模擬轉換器(DAC)，具有I2C接口。該芯片的引腳分別為：

- VDD：芯片供電電壓

- VSS：地線

- A0：I2C地址選擇位

- A1：I2C地址選擇位

- VOUT：模擬輸出

- SCL：I2C時鐘線

- SDA：I2C數據線

- ADDR：I2C地址引腳

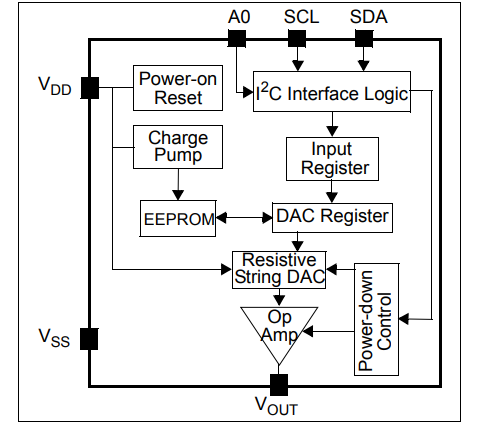

二、CP4725A0T-E/CH原理圖及詳解

MCP4725A0T-E/CH通過I2C接口與微控制器通信，可以實現數字信號到模擬電壓的轉換。其工作原理是通過I2C協議向芯片寫入數字?jǐn)?shù)據，芯片內部將數字值轉換為相應的模擬電壓輸出。這使得MCP4725A0T-E/CH在數字控制模擬電路和傳感器校準等應用中具有廣泛的用途。

三、CP4725A0T-E/CH使用注意事項

在使用MCP4725A0T-E/CH時，以下是一些注意事項：

1. 電源供應：確保為芯片提供正確的電源電壓和電流。檢查數據手冊以獲取正確的電源規格。

2. 地線連接：正確連接芯片的地線引腳，以確保良好的接地。

3. 保護元件：在輸入端口和輸出端口附近添加適當?shù)谋Ｗo(hù)元件，以防止過電壓和過電流損壞芯片。

4. 工作溫度：遵循數據手冊中的工作溫度范圍，確保在規定的溫度范圍內使用芯片。

5. ESD保護：在處理芯片時，采取防靜電措施，以防止靜電放電對芯片造成損壞。

6. 接口連接：確保正確連接I2C接口線路，并遵循數據手冊中的建議。

7. 存儲條件：妥善存儲芯片，避免受潮、受熱或受到機械損壞。

8. 常規測試：在使用芯片之前，進行常規測試和驗證，以確保芯片正常工作。
