AT24C128C-SSHM-T是Microchip Technology一款高性能的EEPROM存儲器芯片，適用于各種嵌入式系統和電子設備中的數據存儲需求。代理銷售美國微芯旗下全系列IC電子元器件-中芯巨能為您提供AT24C128C-SSHM-T：引腳圖詳解、工作原理與使用須知。

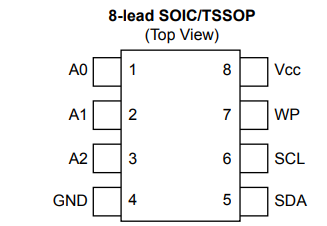

AT24C128C-SSHM-T具有8個引腳，每個引腳的功能如下：
AT24C128C-SSHM-T芯片的引腳如下：
- A0, A1, A2：地址輸入引腳，用于設置器件地址
- VCC：芯片供電電壓
- SDA：串行數據輸入/輸出引腳
- SCL：串行時鐘輸入引腳
- WP：寫保護引腳，用于禁止寫操作
- GND：地線

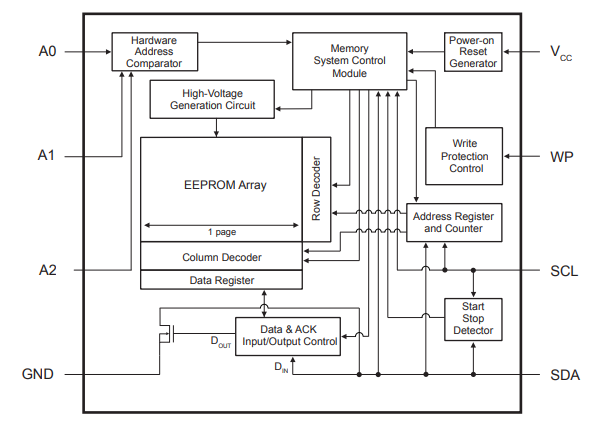

AT24C128C-SSHM-T通過I2C接口與微控制器通信。在讀取或?qū)懭霐?shù)據時，首先向芯片發送起始條件，并發送器件地址和讀/寫位。對于讀操作，芯片將從指定地址開始連續輸出數據；對于寫操作，芯片將接收并存儲發送的數據。通過這種方式，實現了對EEPROM中數據的讀寫操作。
擴展閱讀：AT24C128C-SSHM-T：中文參數、工能特點、應用領域
1. 地址設置：通過A0, A1, A2引腳設置器件地址，確保在同一I2C總線上沒有地址沖突。
2. 供電電壓：提供符合規格要求的供電電壓，通常為1.7V至5.5V。
3. 寫保護：當WP引腳接地時，禁止寫操作，保護存儲器中的數據不被修改。
4. 時序要求：在進行讀寫操作時，需符合芯片的時序要求，包括起始條件、器件地址、數據傳輸?shù)取?/span>
