ADL6337產品詳情

ADL6337屬于發射可變增益放大器(VGA)系列。它提供從射頻數模轉換器(DAC)、收發器和片上系統(SoC)到功率放大器的接口。它還包括一個集成射頻巴倫，可配置為差分輸入、單端輸出，以在500 MHz至5200 MHz頻率范圍內實現高性能射頻功能。為了優化性能與功率水平，ADL6337包括高線性度放大器和數字步進衰減器(DSA)。ADL6337的所有組件均可通過3線或4線串行端口接口(SPI)進行編程。ADL6337采用先進的硅鍺(SiGe)雙極性互補金屬氧化物半導體(BiCMOS)工藝制造。

ADL6337應用領域

1、FDD/TDD寬帶中的2G/3G/4G/長期演進(LTE)

2、通信系統

ADL6337優勢和特點

-用于RF DAC、收發器和SoC到功率放大器接口的單通道、高線性度傳輸VGA

-5 V單電源

-提供多個版本，涵蓋500 MHz至5200 MHz的頻率范圍

-功率增益：37.4 dB (ADL6337-A)、35.5 dB (ADL6337-B)、34 dB (ADL6337-C)、35.5 dB (ADL6337-D)

-OIP3：42.0 dBm (ADL6337-A)、42.5 dBm (ADL6337-B)、38 dBm (ADL6337-C)、40 dBm (ADL6337-D)

-OIP2：50 dBm (ADL6337-A)、55 dBm (ADL6337-B)、68 dBm (ADL6337-C)、74 dBm (ADL6337-D)

-噪聲系數：3.7 dB (ADL6337-A)、4.5 dB (ADL6337-B)、5.2 dB (ADL6337-C)

-OP1dB：26.1 dBm (ADL6337-A)、26.0 dBm (ADL6337-B)、25.5 dBm (ADL6337-C)

-RF DSA衰減范圍：31.5 dB，分辨率為0.5 dB

-50 Ω/100 Ω差分輸入和50 Ω單端輸出

-可通過3線/4線SPI實現完全編程

-32引腳5mm × 5mm LFCSP

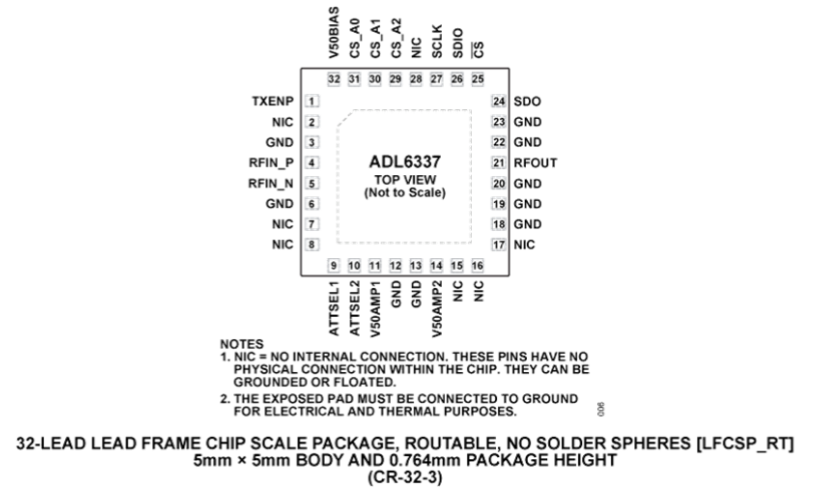

ADL6337引腳圖

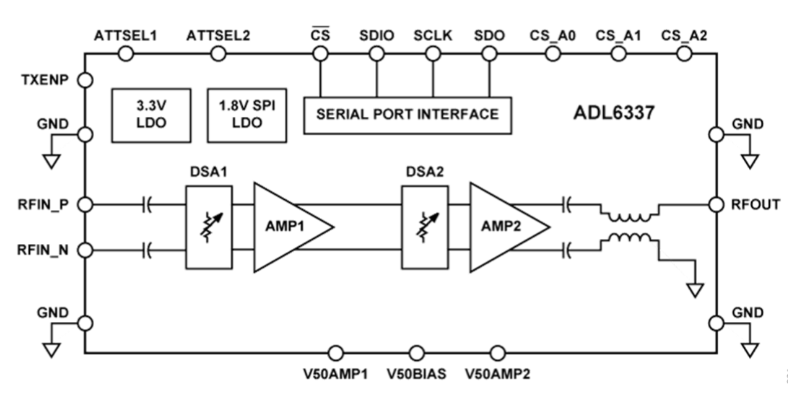

ADL6337原理圖

ADL6337具體訂購型號
