簡介

運算放大器（簡稱運放）是許多電子系統的基本組成部分之一，可以實現小信號的放大和復雜模擬信號的運算處理，用途廣泛。目前中微愛芯已量產的運放種類覆蓋：通用運放、低功耗運放、JFET運放、音頻運放、精密運放、電流檢測運放以及高速運放等。比較器是一個可以將模擬電壓信號與基準電壓相比較的電路，是開環運放在非線性狀態的典型應用，兩路輸入為模擬信號，輸出為二進制信號0或1，中微愛芯代理商中芯巨能提供通用和高速系列比較器。

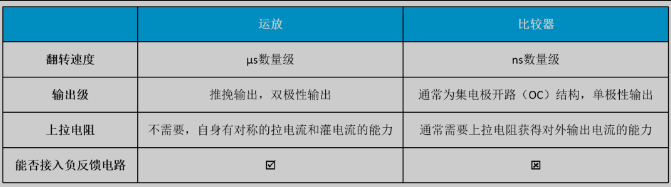

運放與比較器的主要區別為：

1、通用運算放大器

在運放產品中，通用運放的性能穩定、技術指標適中，產品的可選擇面大，應用場景也非常廣泛。常見的運放有單通道運放、雙通道運放和四通道運放等，中微愛芯可以提供36V、18V、5V三種電壓域的多種單雙電源兼容的通用運放系列芯片。

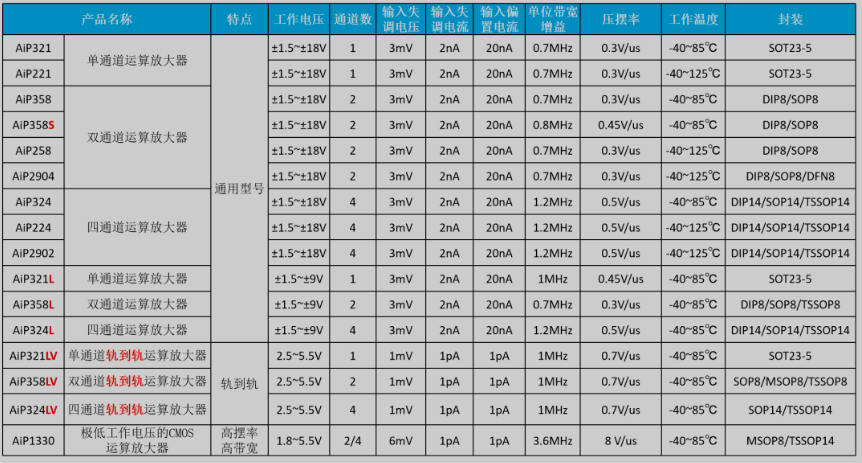

中微愛芯通用運放如下：

2、低功耗運算放大器

以AiP9272為例，這是一款具有高輸入阻抗、極低功耗、高增益、高穩定性的軌到軌微功耗運算放大器。它的輸入級采用PMOS差分對，輸出采用推挽輸出CMOS結構作為運放輸出來最小化功耗同時提供足夠驅動電流。AiP9272主要應用在電源電池系統、感應放大器、低功耗增益模塊、低功耗比較器、信號檢測器、有源濾波器、通訊系統等領域。

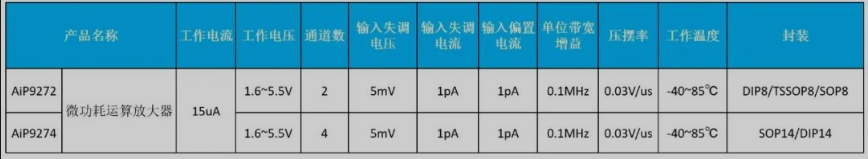

中微愛芯低功耗運放如下：

3、JFET運算放大器

JFET運算放大器系列集成了匹配良好的高壓JFET和雙極晶體管，該器件具有高輸入阻抗、高增益帶寬、高SR、低輸入失調電壓、低輸入電流、低功耗的特點。中微愛芯的單通道和雙通道JFET運放提供DIP8/SOP8封裝形式，四通道JFET運放提供DIP14/SOP14/TSSOP14封裝形式。

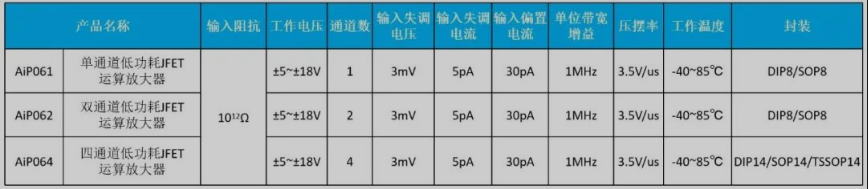

中微愛芯JFET運算放大器如下：

4、音頻運算放大器

音頻運算放大器是專門設計用于音頻信號放大及處理的運放。

這就不得不提到素有“運放之皇”之稱的“5532”。AiP5532作為一款雙通道高性能低噪聲運算放大器，具有低噪聲、高增益、高擺率、高輸出驅動的特點，既可單電源供電也可雙電源供電應用，深受音響市場的歡迎，是中高檔音頻放大系統首選。該芯片提供封裝DIP8/SOP8/MSOP8/SSOP8。

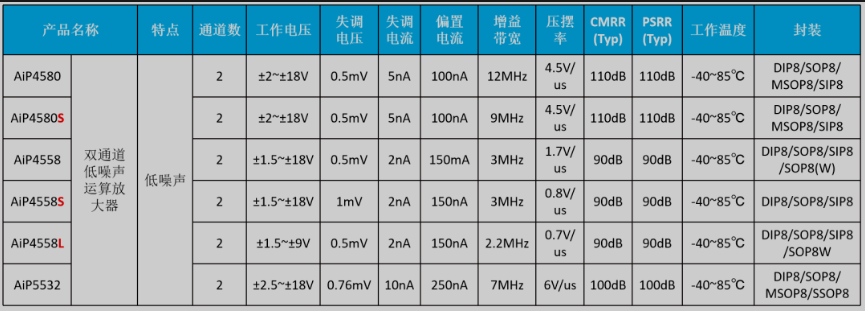

常見的音頻運算放大器還有AiP4580、AiP4558系列等。

5、精密運算放大器

精密運算放大器一般指失調電壓低于1mV的運放，并同時強調失調電壓隨溫度的變化漂移值小于100μV的水平，常用在精密儀器、弱信號檢測等自動控制儀表中。

AiP07是一款高精度、極穩定的運算放大器。采用低噪聲、非斬波、雙極型晶體管輸入，無需外接器件修正失調及頻率補償，可以保持全溫度低偏置電流和高輸入阻抗。寬輸入電壓范圍、高共模抑制比使得芯片在高噪聲、低信號電平的高精度放大應用表現十分出色。

6、電流檢測運算放大器

電流檢測放大器將分流電阻器兩端產生的低電壓轉換為更適合 ADC 進行轉換的較大電壓。有兩種適合的電流檢測類型：低壓側和高壓側。低壓側測量將電流檢測電阻器插入負載和接地之間，而高壓側測量則將電流檢測電阻器插入電源和負載之間。低壓側和高壓側測量配置都有不同的優點和缺點，因此選擇時需要考慮特定應用。

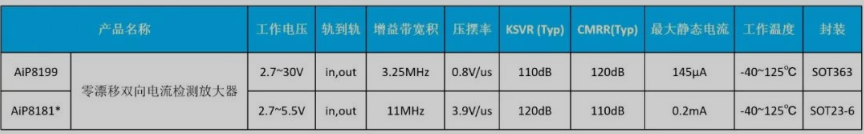

中微愛芯電流檢測運算放大器如下：

7、通用型比較器

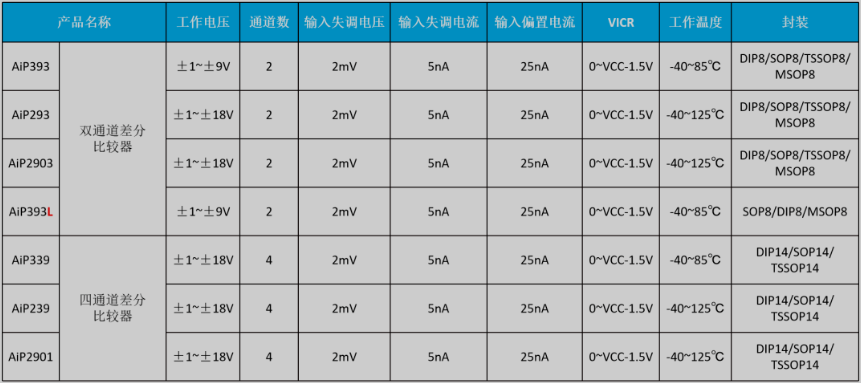

性能穩定、技術指標適中、應用場景廣泛的比較器稱為通用比較器。中微愛芯可以提供雙差分比較器、四路差分比較器，并提供DIP14/SOP14/TSSOP14等多種封裝供客戶選擇，可靈活應用于多種場景。

常見的通用比較器有AiP393、AiP2901、AiP2903等。

8、高速比較器

傳播延遲時間少于100ns的比較器可以稱為高速比較器。為了避免比較器輸入端存在噪聲或雜散信號，干擾信號正常處理，中微愛芯推出了帶有內部遲滯模塊的高速低功耗比較器——AiP320X系列。AiP3201、AiP3202和AiP3204分別是單通道、雙通道和四通道的推挽輸出比較器電路，具有內部遲滯、低傳輸延時、軌到軌輸入的特點，可用于檢測設備、高速采樣等系統，同時因其低功耗的優點，可廣泛用于便攜式設備。

總結

中微愛芯始終堅持以客戶為中心，持續豐富運放和比較器，提高產品性能，為客戶提供滿意的產品和服務，更多運放和比較器芯片詳情可咨詢我司在線客服，或加客服微信：13310830171
