工業自動化系統的電源設計一直面臨著許多挑戰，特別是在高壓條件下。然而，新一代高壓同步穩壓器的問世，為工程師們提供了一個解決方案。本文將介紹這些新型穩壓器的特點和優勢。

傳統的同步穩壓器在高壓條件下存在一些問題。雖然有些器件的額定工作電壓可以達到28V甚至40V，但它們對過壓非常敏感。這是因?yàn)樗鼈兊墓ぷ麟妷汉徒^對最大額定電壓之間幾乎沒有余量。而工業環境中常見的電壓尖峰可能會迅速損壞這些器件。

為了解決這個問題，一種解決方案是使用保護鉗來限制電壓尖峰的水平，使其低于器件的絕對最大額定電壓。然而，這種方法會增加成本、占用空間并延長設計進度，從而抵消了使用同步穩壓器的好處。因此，工程師們陷入了兩難的境地：是選擇使用同步穩壓器的高效率，還是選擇使用異步穩壓器來處理過壓情況，但會導致更高的功耗和溫度。

為了解決這個問題，半導體供應商投入了大量資金進行研發，并推出了一些可以處理高達60V甚至75V輸入電壓的設備。然而，這些器件的輸出電流往往有限，不能滿足工業自動化系統的需求。但是，現在有一種新一代的高壓同步穩壓器問世，可以解決這些挑戰。

MAX17503（以及其姊妹產品MAX17501）是一種高壓同步穩壓器，可以在4.5V至60V的輸入電壓范圍內工作，并提供高達2.5A的輸出電流。這使得它非常適合工業自動化系統中的各種應用。

圖1.MAX17501和MAX17503 DC-DC轉換器的目標工業自動化系統中的應用。

該電子元器件具有高集成度，可以節省高達50%的電路板空間，并減少高達75%的元件數量。這是通過使用高頻開關（200kHz至2.2MHz）來實現的，使得外部電感可以縮小以節省更多的空間。

此外，MAX17503還具有PFM（脈沖頻率調制）功能。PFM的工作原理是在輕負載時禁用反向電感電流，并跳過脈沖。這種工作方式可以提高輕負載時的效率，因?yàn)殪o態電流（IQ）較低。

MAX17503的高集成度不僅減少了外部元件數量，降低了成本，而且還減輕了設計的挑戰。工程師無需計算外部電容和補償電阻的值和源出，因?yàn)檫@些工作已經完成。

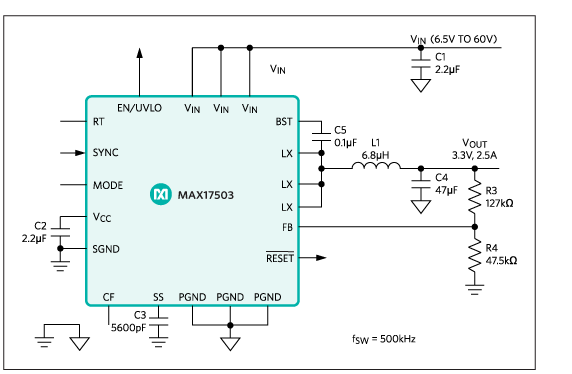

圖2.MAX17503應用電路，開關頻率為500kHz

總的來說，新一代的高壓同步穩壓器為解決工業自動化系統的電源挑戰提供了一個可靠的解決方案。它們能夠在高壓條件下工作，并提供足夠的輸出電流，同時具有高集成度和PFM功能。這使得工程師能夠更專注于優化工業自動化系統的運行，而不是努力提供強大的電源。
